Router CNC vs. cortador a laser: Seleção óptima da ferramenta

A opção por uma tecnologia de construção automática adequada é uma decisão importante para os produtores, criadores, entusiastas e universidades. Entre as opções mais comuns e funcionais encontram-se os sistemas de fresagem de Controlo Numérico Computadorizado (CNC) e os sistemas de corte a laser. Ambos Máquinas de fresar CNC e as unidades de corte a laser oferecem vantagens distintas para o processamento de materiais, no entanto, os seus princípios operacionais, a compatibilidade dos produtos e a adequação das aplicações variam consideravelmente. As máquinas de fresar CNC (normalmente descritas como máquinas de fresar CNC) dominam a produção subtractiva, eliminando literalmente o material com um dispositivo de corte rotativo, o que as torna ideais para refinar produtos espessos e grossos e desenvolver geometrias tridimensionais. Por outro lado, os sistemas de corte a laser empregam um feixe de luz extremamente concentrado para fundir, derreter ou vaporizar o produto, proporcionando uma precisão excecional para estilos intrincados, especialmente em substratos mais finos. Este artigo fornece uma análise relativa extensiva para orientar os clientes na seleção da inovação ideal com base em critérios de tarefas específicas, caraterísticas do material, precisão pretendida, quantidade de produção e considerações financeiras.

1. Conceitos funcionais básicos: Máquinas de Router CNC vs. Equipamentos de Corte Laser

Reconhecer a mecânica central de cada inovação é necessário para valorizar os seus respectivos pontos fortes e restrições.

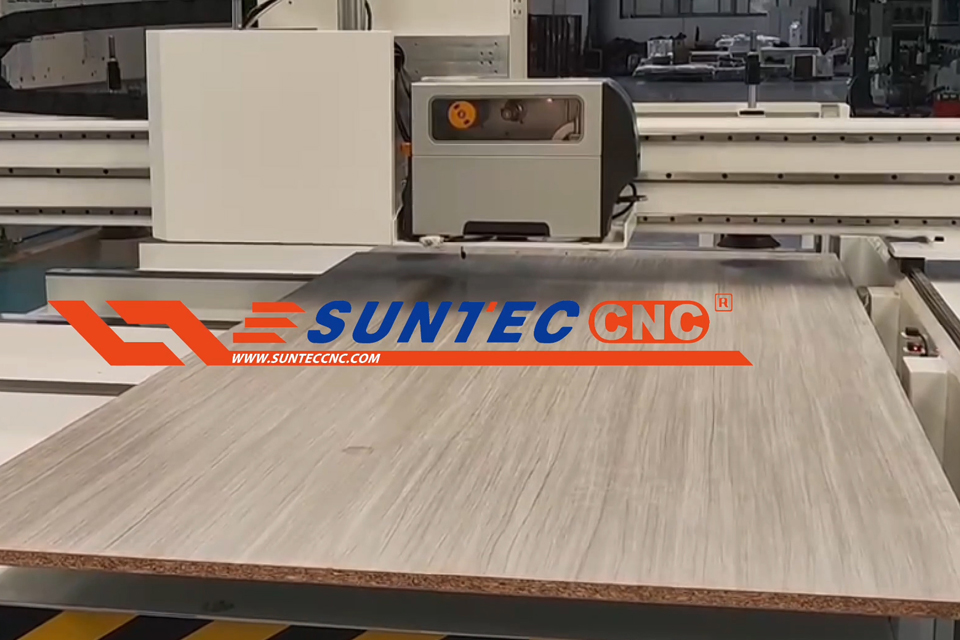

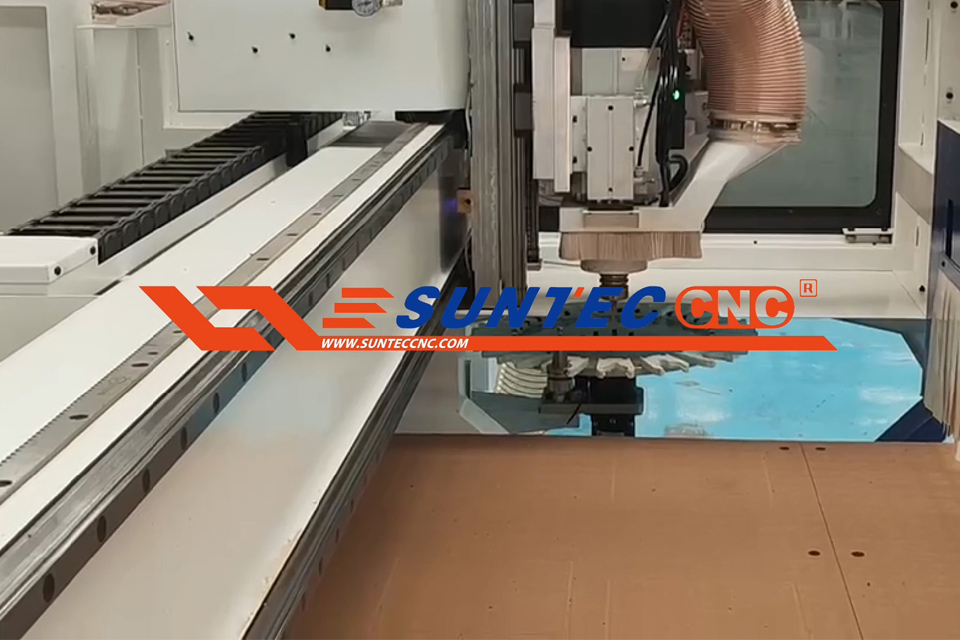

1.1. Máquinas de fresar CNC: Maquinação mecânica subtractiva

Um Router CNC utiliza o conceito de produção subtractiva com contacto mecânico direto.

• Mecanismo: Uma ferramenta de corte rotativa de alta velocidade (fresa) presa num pino elimina o produto de uma peça de trabalho. O pino é montado num sistema de pórtico que desloca vários eixos (normalmente X, Y e Z) sob a direção exacta de um controlador CNC.
• Processo: O controlador interpreta as direcções do código G geradas pelo software CAD/CAM, determinando o percurso da ferramenta, reduzindo a profundidade, a velocidade de avanço e a velocidade do fuso. A fresa literalmente esculpe, perfura, grava ou perfila o material.
• Aplicação de força: As máquinas de fresar CNC exercem pressões mecânicas substanciais sobre a peça de trabalho, exigindo uma fixação robusta do material e uma estrutura rígida da máquina para manter a precisão.
• Resultados: Identificado por componentes dimensionalmente exactos, a capacidade de criar formas 3D reais, bolsas e cortes transversais em densidades de material substanciais. O acabamento lateral pode necessitar de um processamento secundário, dependendo do material, da intensidade do bocado e dos parâmetros de redução.

1.2. Soluções para cortadores a laser: Ablação ou fusão térmica de materiais

Um cortador a laser também opera com princípios subtractivos, mas utiliza energia térmica em vez de pressão mecânica.

• Mecanismo: Um ressonador laser cria um feixe de luz de alta intensidade de luz significativa. Este feixe é dirigido por uma série de espelhos e concentrado por uma lente num pequeno ponto da superfície de trabalho do produto.
• Processo: A energia laser focalizada aquece rapidamente o material no ponto focal, provocando a sua descongelação, fusão, evaporação ou expulsão por um jato de gás de ajuda (por exemplo, ar, oxigénio, azoto). A cabeça do laser, que consiste na lente concentradora e, normalmente, no espelho final, atravessa o material através de um sistema de controlo de movimentos (comparável a um pórtico CNC), orientado por um código G.
• Aplicação de pressão: Os sistemas de corte a laser são, na sua maioria, sem contacto, o que sugere que é aplicada uma pressão mecânica mínima sobre a peça de trabalho. Isto permite o processamento de produtos delicados e padrões elaborados sem a necessidade de uma fixação pesada.
• Resultado: Definido por cortes excecionalmente exactos com um kerf (tamanho do material removido) muito pequeno, arestas limpas (normalmente seladas, especialmente em plásticos) e a capacidade de produzir padrões extremamente intrincados e frágeis. A área afetada pelo calor (HAZ) é uma consideração, que pode ser mínima com critérios maximizados. A profundidade de corte é tipicamente limitada em comparação com as máquinas router CNC.

2. Avaliação comparativa das capacidades de base

Atualmente, iremos certamente contrastar as máquinas de fresagem CNC e os sistemas de corte a laser através de uma série de parâmetros cruciais de eficiência e aplicação.

2.1. Compatibilidade dos materiais e variedade de manuseamento

Este é um dos factores de diferenciação mais importantes.

• Máquinas de fresar CNC:
• Pontos fortes: Excel com uma vasta série de materiais grossos e espessos.
• Madeiras: Madeiras, madeiras macias, contraplacado, MDF, HDF, aglomerado de partículas.
• Plásticos: Acrílico, policarbonato, PVC, PEAD, UHMW, ABS, acetal, nylon, fenólico.
• Espumas: HDU, EPS, XPS, EVA, espuma de poliuretano.
• Metais não ferrosos: Alumínio leve (folha, placa, extrusões), latão, cobre, bronze (necessita de rigidez adequada da máquina, binário do fuso, ferramentas e, normalmente, líquido de refrigeração).
• Compósitos: Fibra de carbono (com ferramentas especializadas e remoção de sujidade), fibra de vidro, ACM.
• Materiais de superfície resistentes: Corian ®, etc. * Limitações: Normalmente não é adequado para produtos excecionalmente finos ou frágeis que possam rasgar-se ou estragar-se sob tensão mecânica e ansiedade (por exemplo, papel, têxteis finos, plásticos muito frágeis sem assistência cuidadosa). Alguns produtos podem criar sujidade perigosa que necessite de uma extração robusta.
• Equipamentos de corte a laser:
• Pontos fortes: Ideal para uma grande variedade de materiais em folha mais finos, especificamente aqueles que reagem bem à energia térmica.
• Plásticos: O polímero (PMMA) é um produto de primeira qualidade, gerando um lado polido por chama. ABS, Delrin (acetal), PETG, Mylar. Nota: O PVC e o vinil são normalmente NÃO aconselhados devido ao lançamento de gás cloro destrutivo. .
• Madeiras: Contraplacado fino, madeira de balsa, MDF (secções mais finas), folheado. O corte a laser da madeira cria um lado carbonizado.
• Tecidos e têxteis: Algodão, couro natural, feltro, seda, poliéster.
• Papel e cartolina: Excelente para padrões complexos e para fazer pilhagem.
• Borracha: para juntas e selos (tipos específicos).
• Vidro e Pedra (Gravação Apenas): Os lasers de CO ₂ podem gravar, mas normalmente não perfuram estes materiais de forma eficaz.
• Metais (solicita tipos de laser específicos):.
• MONÓXIDO DE CARBONO Dois lasers (potência mais baixa): Podem anotar ou gravar alumínio leve anodizado ou metais revestidos. Pode cortar aço macio muito fino com ajuda de oxigénio, mas não é o ideal.
• Lasers de fibra (potência superior): Especialmente desenvolvidos para o corte de metais como o aço, o aço inoxidável, o alumínio leve, o latão e o cobre. Estes sistemas são geralmente mais caros e especializados.
• Limitações: Os metais reflectores (como o alumínio ou o cobre em bruto) podem ser um desafio para os dois lasers CO e podem exigir lasers de fibra de maior potência. Não é possível cortar materiais que sejam altamente transparentes ao comprimento de onda do laser sem uma terapia exclusiva. A redução da profundidade é normalmente restrita, especificamente com lasers CO ₂ em produtos mais densos. Os fumos nocivos de materiais específicos (por exemplo, PVC) são uma preocupação séria.

Quadro 1: Viabilidade da movimentação de materiais (comparação geral).

• Esta tabela fornece assistência básica. As qualidades específicas dos produtos e as capacidades do fabricante podem ser diferentes. *.

2.2. Profundidade de corte e capacidade dimensional (2D vs. 3D)

• Máquinas de fresar CNC:.
• Profundidade: Eficiente no corte de materiais realmente espessos, limitado em grande parte pela redução do comprimento lateral da pequena fresa e pelo deslocamento do eixo Z do fabricante. As técnicas de múltiplas passagens permitem uma profundidade fiável essencialmente ilimitada.
• Dimensionalidade: Naturalmente adequado para 2,5 D (bolsos, atributos escalonados) e escultura e formação 3D real. A fresa pode eliminar material em diferentes profundidades Z de uma só vez com movimentos X e Y. Isto permite a produção de superfícies com contornos, moldes e moldes, relevos e itens tridimensionais complexos.
• Sistemas de corte a laser:.
• Profundidade: A profundidade de corte é significativamente mais reduzida, particularmente para os dois lasers CO. Depende da potência do laser, do tipo de produto e da densidade. Por exemplo, um laser CO two de 100W pode cortar até 1″ (25mm) de acrílico ou 1/2″ (12mm) de madeira, mas a eficiência cai rapidamente com a densidade. Os lasers de fibra podem reduzir aços muito mais espessos.
• Dimensionalidade: Trata-se essencialmente de um dispositivo de redução e inscrição 2D. Embora exista algum controlo do eixo Z para concentrar ou gravar em várias passagens para obter um efeito de pequena profundidade, os sistemas de corte a laser não são normalmente concebidos para a eliminação real de material 3D da mesma forma que um dispositivo de encaminhamento CNC. A produção de uma variante de profundidade Z considerável é normalmente conseguida através da estratificação de componentes cortados em 2D.

2.3. Precisão, Kerf e qualidade do topo lateral

• Máquinas de fresar CNC:.
• Precisão: As modernas máquinas de roteador CNC, especialmente as de nível profissional, fornecem excelente precisão posicional (por exemplo, ± 0.001 ″ a ± 0.005 ″). No entanto, a precisão da peça final depende igualmente da deflexão da ferramenta, da rigidez do material e da fixação.
• Fenda: A fenda é identificada pelo tamanho da fresa utilizada. Isso indica que os cantos internos terão constantemente uma distância igual ao raio da broca. Os cantos interiores afiados requerem pós-processamento ou estratégias específicas (por exemplo, a utilização de um pouco de tinta para limpar os cantos).
• Qualidade do topo lateral: A superfície lateral depende da nitidez da broca, da geometria da broca (por exemplo, corte ascendente, corte descendente, espirais de compressão), da velocidade de avanço, da velocidade do fuso e do produto. Pode variar de muito suave a um pouco áspera, em alguns casos exigindo lixamento ou várias outras operações de acabamento. Podem ocorrer rebarbas, nomeadamente nos aços.
• Soluções de corte a laser:.
• Precisão: Eficiente com uma precisão excecionalmente elevada devido ao tamanho minúsculo do ponto do feixe de luz laser concentrado e à natureza sem contacto. Informações pormenorizadas e caraterísticas muito finas podem ser reproduzidas com exatidão.
• Fenda: Cria uma fenda muito pequena (geralmente 0,004″ a 0,020″ ou 0,1 mm a 0,5 mm, dependendo do tipo de laser, da potência e do produto). Isto permite obter padrões incrivelmente pormenorizados e um desperdício marginal de material entre os componentes. É possível obter arestas interiores e exteriores bem definidas.
• Lado de qualidade superior: Geralmente gera lados arrumados. Nos acrílicos, os lasers CO ₂ desenvolvem um lado claro e polido por chama. Na madeira, a borda é carbonizada, mas normalmente arrumada. Em metais reduzidos com lasers de fibra e gás de assistência adequado, a borda pode ser realmente lisa com muito pouca escória. Existe uma área afetada pelo calor (HAZ) ao lado do corte, o que pode ser uma consideração para alguns produtos ou aplicações.

2.4. Velocidade operacional e rendimento

Isto depende muito do trabalho específico.

• Máquinas de fresar CNC:.
• Grande espaço livre/produto espesso: Geralmente mais rápido para remover grandes quantidades de produto, cortar através de material espesso ou efetuar operações de limpeza em grandes áreas, devido à capacidade de utilizar ferramentas de maior diâmetro e efetuar passagens muito mais profundas.
• Informações complexas: Pode ser mais lento para padrões 2D muito finos e intrincados em comparação com um laser, uma vez que a ponta tem de mapear fisicamente cada caminho.
• Sistemas de corte a laser:.
• Gravação de padrões 2D intrincados: Pode ser excecionalmente rápido para reduzir instalações, formas 2D profundas ou efetuar inscrições raster em grandes áreas de superfície, uma vez que a cabeça do laser pode deslocar-se muito rapidamente e com precisão.
• Material espesso/cortes profundos: Torna-se gradualmente mais lento à medida que a espessura do produto aumenta, uma vez que é necessária ainda mais energia laser e/ou várias passagens.

2.5. Ferramentas e consumíveis

• Máquinas de fresar CNC:.
• Ferramentas: Necessita de uma gama de brocas para tupias (carboneto, HSS, PCD, estratificadas) de várias geometrias e dimensões. As brocas são consumíveis e partem-se, necessitando de ser afiadas de novo ou substituídas.
• Diversos outros consumíveis: Pinças, placas de recolha (se utilizadas).
• Sistemas de corte a laser:.
• Ferramenta: A "ferramenta" é o feixe de luz laser. Não há peças de corte físicas para partir da mesma forma.
• Consumíveis:.
• Fonte de laser: Os tubos laser (para lasers de monóxido de carbono ₂) têm uma esperança de vida finita (por exemplo, milhares a dezenas de horas incontáveis) e representam um custo de substituição substancial. Os recursos de laser de fibra normalmente têm uma vida útil muito mais longa.
• Ótica: Os espelhos e as lentes de focagem necessitam de uma limpeza normal e de uma eventual substituição à medida que se degradam ou ficam danificados.
• Gases de auxílio: Para alguns materiais (particularmente os aços), os gases de ajuda como o oxigénio, o azoto ou o ar comprimido são consumidos durante o corte.
• Filtros: Os sistemas de extração de fumos têm filtros que precisam de ser substituídos periodicamente.

2.6. Primeiro Investimento Financeiro e Custos Funcionais

• Máquinas de fresar CNC:.
• Custo inicial: As unidades de router CNC para computadores de secretária de nível básico podem ser razoavelmente acessíveis (algumas centenas a alguns milhares de dólares). As máquinas de fresar CNC especializadas e industriais representam um investimento considerável (dezenas a várias centenas de dólares).
• Custos operacionais: Consumo de eletricidade (pino, motores, bomba de vácuo se utilizada), brocas de tupia, manutenção.
• Soluções de corte a laser:.
• Despesas preliminares: Os cortadores a laser de monóxido de carbono de nível básico (frequentemente de qualidade entusiasta) podem ser comparáveis em preço aos CNCs de computador de mesa de gama média. Os dois lasers CO profissionais e especialmente os cortadores a laser de fibra industrial para metal são normalmente mais caros do que as máquinas de roteador CNC de tamanho / recursos iguais.
• Preços operacionais: Consumo de energia (recurso laser, frigoríficos, sistema de movimento, extração de fumos), substituição do tubo/fonte laser, substituição da ótica, gases de auxílio, filtros. Os preços de funcionamento podem ser mais elevados para os lasers, especialmente se for necessária uma substituição constante da fonte laser.

Tabela 2: Recapitulação relativa - Router CNC vs. Cortador Laser.

3. Quadro de tomada de decisões: Escolher a tecnologia correta

A melhor opção depende de uma avaliação atenta das suas necessidades específicas.

Escolha uma máquina router CNC se:.

• Colabora principalmente com materiais grossos e espessos como a madeira, o MDF, os plásticos espessos ou os aços não ferrosos.
• As suas tarefas incluem esculpir em 3D, moldar ou produzir funções com uma profundidade considerável (bolsas, relevos).
• É necessário efetuar procedimentos como perfurar, esculpir em V com profundidade ou criar uma marcenaria sólida.
• O ligeiro raio nas arestas interiores (devido ao diâmetro da broca) serve ou pode ser resolvido.
• O seu orçamento para uma máquina de entrada de gama ou de gama média é uma limitação fundamental.
• Sente-se confortável com um processo de corte mecânico que produz pó e aparas.

Selecionar um sistema de corte a laser se:.

• Trabalha sobretudo com produtos de folha fina como acrílico, contraplacado fino, papel, tecido ou couro.
• As suas tarefas necessitam de padrões 2D incrivelmente pormenorizados, detalhes finos ou cantos interiores muito nítidos.
• Uma borda limpa, tipicamente fixada ou polida (dependendo do material) é altamente desejável com pós-processamento marginal.
• O manuseamento sem contacto é útil (por exemplo, para produtos frágeis).
• Necessita de capacidades de inscrição de alta velocidade.
• O seu principal objetivo é o corte 2D e a inscrição de superfícies, e não a verdadeira remoção de material 3D.
• Está planeado para as necessidades de remoção de fumos e para os custos funcionais prospectivos mais elevados relacionados com os consumíveis laser (especialmente para os dois sistemas CO).
• Se a redução de aços for uma exigência principal, um cortador a laser de fibra comprometido é a escolha adequada (embora esta seja uma categoria distinta e de maior investimento).

Considerações sobre sistemas híbridos ou correspondentes:. Para empresas com necessidades diversas, possuir um Router CNC e um Cortador a Laser pode ser muito vantajoso, uma vez que as suas capacidades são normalmente complementares e não diretamente substituíveis. Por exemplo, uma loja de carpintaria pode utilizar um equipamento de encaminhamento CNC para reduzir componentes de armários e esculpir portas, e um cortador a laser para trabalhos de incrustação pormenorizados, gravações personalizadas ou criação de gabaritos.

A ascensão do Router CNC feito à medida Em alguns casos, os serviços tentam colmatar as lacunas, por exemplo, adicionando um módulo de inscrição a laser de baixa potência a um pórtico de fresagem CNC. No entanto, estes sistemas têm frequentemente um desempenho prejudicado em comparação com os sistemas dedicados à transmissão ou ao corte/gravação a laser. As máquinas dedicadas desempenham normalmente as suas tarefas principais de forma mais eficaz.

4. Considerações sobre segurança e proteção

Ambas as inovações têm procedimentos de segurança específicos que os clientes devem cumprir à risca.

• Máquinas de fresar CNC:.
• Riscos mecânicos (cortador em rotação, pórtico em movimento).
• Inalação de sujidade (requer uma recolha eficaz da sujidade e EPI).
• Exposição direta ao ruído (é frequentemente necessária uma proteção auditiva).
• A fixação segura da peça de trabalho é importante para evitar que as peças se transformem em projécteis.
• Equipamentos de corte a laser:.
• Exposição direta à radiação laser (requer sistemas fechados ou encravamentos de segurança ideais e óculos adequados ao comprimento de onda do laser).
• Ameaça de incêndio (especialmente com materiais combustíveis; exige um controlo constante e, normalmente, um sistema de supressão de incêndios).
• Geração de fumos nocivos (requer remoção e purificação duradoura de fumos ventilados à superfície, particularmente com plásticos).
• Riscos eléctricos de alta tensão.

Conclusão

A decisão entre investir em um equipamento de roteador CNC ou em um sistema de corte a laser não é uma questão de uma inovação estar globalmente acima das várias outras. Em vez disso, é uma opção crítica determinada pelas demandas de aplicação específicas, esquema de material, graus de precisão desejados, quantidades de fabricação e plano de gastos prontamente disponível. As máquinas de roteamento CNC (ou máquinas de roteamento CNC) fornecem resistência excecional no processamento de produtos espessos e duráveis, criando tipos tridimensionais reais e executando uma seleção de procedimentos de usinagem mecânica. São os cavalos de batalha para aplicações que requerem remoção significativa de material e modelagem arquitetônica.

Por outro lado, os sistemas de corte a laser fornecem uma precisão excecional para estilos 2D intrincados e gravação numa gama de materiais mais finos ou delicados, geralmente com uma qualidade superior lateral notável e tensão mecânica marginal na superfície de trabalho. Os lasers de fibra prolongam esta capacidade de forma eficiente até ao domínio do corte de metal.

Uma análise abrangente das necessidades de trabalho versus as capacidades distintas detalhadas neste guia irá certamente permitir que os utilizadores façam uma escolha notificada, escolhendo a tecnologia - ou possivelmente uma combinação correspondente de ambas - que melhor oferecerá os seus objectivos operacionais e impulsionará o desenvolvimento. Reconhecer estas distinções essenciais é essencial para melhorar os processos de produção e alcançar os resultados desejados, seja com uma máquina típica ou com uma Router CNC personalizado ou solução laser.
