Ottimizzazione del materiale tramite l'instradamento CNC basato su nodi

L'uso efficace dei materiali di base è la chiave di volta del successo e della sostenibilità della produzione moderna. In mercati come quello della lavorazione del legno, degli armadietti da cucina, della fabbricazione di componenti aerospaziali, della lavorazione della lamiera e della produzione di insegne, Fresatura CNC basata su nodi è diventata una tecnologia moderna e cruciale per raggiungere questo obiettivo. Questa tecnica di produzione innovativa, realizzata da sofisticate macchine per fresatura CNC, sfrutta un'applicazione software specializzata per disporre in modo strategico geometrie specifiche di pezzi su grandi lastre o pannelli di prodotto. L'obiettivo primario del Nested-Based CNC Routing è quello di sfruttare appieno il rendimento del mondo e contemporaneamente ridurre al minimo gli scarti. Questo articolo fornisce un'esplorazione approfondita dei principi, delle tecniche e delle migliori pratiche legate all'ottimizzazione dell'uso dei materiali attraverso la trasmissione CNC Nested-Based sulle macchine di fresatura CNC, chiarendo come questa strategia aumenti l'efficacia funzionale e le prestazioni economiche.

1. I concetti fondamentali dell'instradamento CNC basato sui nidi

L'instradamento CNC basato su nesting è un'applicazione specifica della tecnologia dei fresatori CNC in cui più componenti, solitamente dissimili, vengono tagliati da un singolo foglio o pannello di materiale (ad esempio, compensato, MDF, acrilico, lamiera di alluminio, composti) in un formato altamente ottimizzato. La procedura di "nesting" si riferisce all'impostazione intelligente di queste geometrie di pezzi mediante formule innovative di applicazioni software.

1.1. Scopi principali

Gli obiettivi principali della realizzazione di strategie di trasmissione CNC basate su nidi sono:

• Massimizzazione della resa del prodotto: Tagliare la massima varietà di pezzi chiamati da ogni foglio di materiale, aumentando così la percentuale di prodotto funzionale.
• Riduzione dei rifiuti di materiale (riduzione degli scarti): Ridurre la quantità di prodotto inutilizzato (il "sistema scheletrico" o gli scarti) che rimane dopo il taglio dei componenti.
• Ottimizzazione dei tempi di lavorazione: impostare i componenti e definire i percorsi di riduzione in modo da ridurre il tempo di ciclo dell'apparecchiatura generale sul dispositivo di fresatura CNC.
• Prestazioni di produzione migliorate: Per semplificare il processo che porta dallo stile ai pezzi completi, soprattutto in atmosfere di produzione ad alta miscelazione e volumi medio-bassi.

1.2. La funzione delle macchine CNC Router

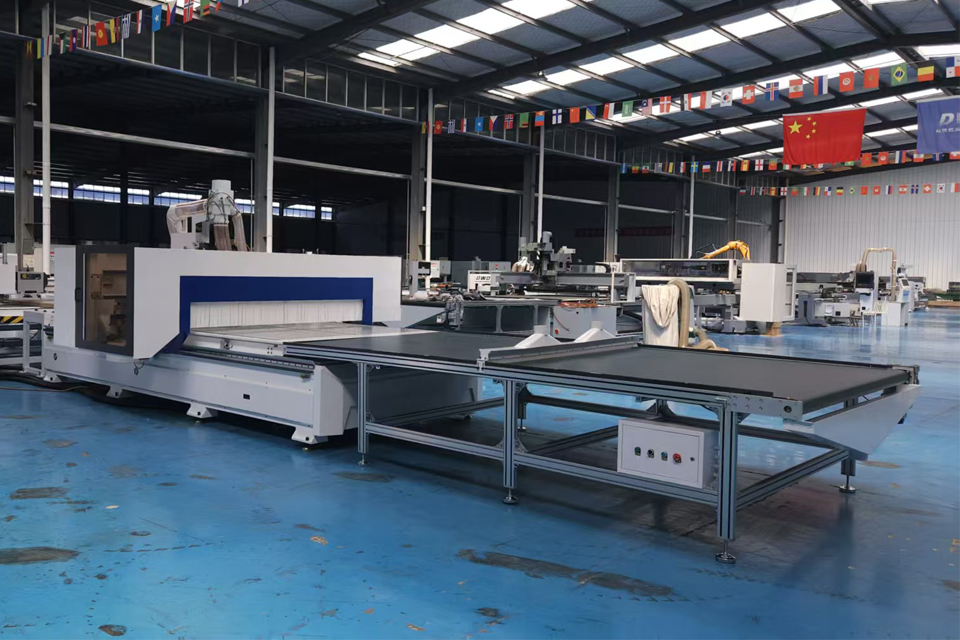

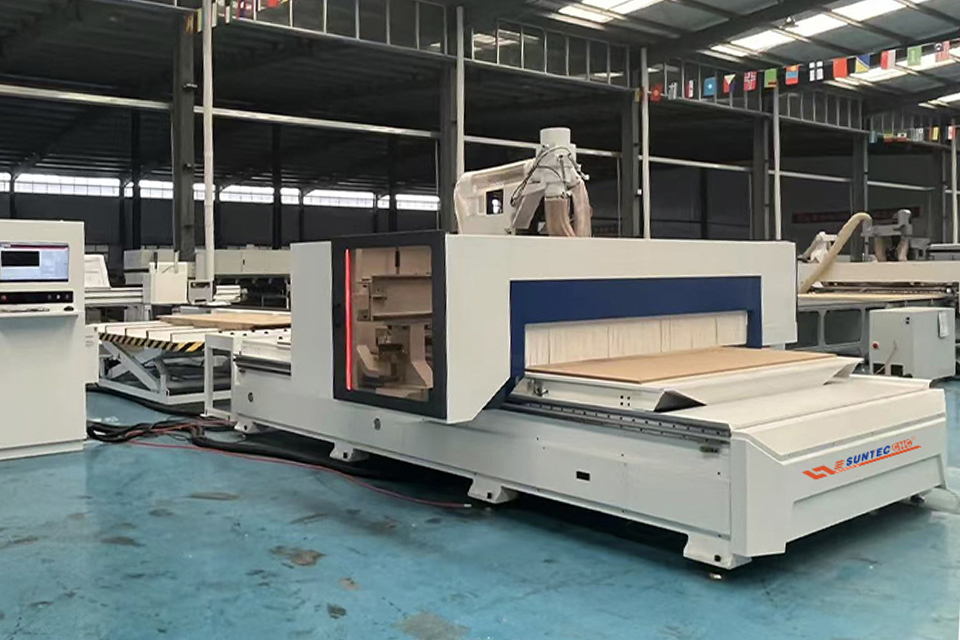

Le attrezzature per la fresatura CNC sono gli strumenti fisici per l'instradamento CNC basato sul nesting. Le caratteristiche segrete del costruttore che assistono un nesting affidabile includono:

• Dimensioni grandi del tavolo da lavoro/letto: Efficiente nell'ospitare fogli interi di prodotti industriali standard (ad esempio, 4′ x8′, 5′ x10′ o più grandi).
• Attrezzature di trattenimento per aspirapolvere: Necessari per mantenere saldamente il livello dell'intera lastra durante il processo di taglio, bloccando l'attività di parti specifiche quando vengono ridotte completamente libere. È inoltre fondamentale una zonizzazione efficace del tavolo dell'aspiratore.
• Cambiautensili automatici (ATC): Consentono di passare automaticamente da un dispositivo di taglio all'altro (ad esempio, punte di vario diametro per sgrossare e rifinire, o punte specializzate per l'esplorazione o l'intaglio a V) senza bisogno di un intervento manuale, cosa fondamentale per i nidi complicati con diverse operazioni di lavorazione.
• Soluzioni robuste per il Gantry e l'azionamento: Garantiscono un'attività precisa e veloce della testa di taglio in tutta l'enorme area di lavoro del Fresatore CNC.

2. La funzione vitale del software di nesting avanzato

La conoscenza che sta alla base del successo della trasmissione CNC basata sul nesting risiede principalmente nelle capacità dell'applicazione software di nesting, che di solito è un componente o un'aggiunta ai sistemi di produzione assistita da computer (CAMERA).

2.1. Algoritmi di posizionamento dei pezzi intelligenti

I moderni software di nesting utilizzano sofisticati algoritmi matematici per determinare la disposizione ideale dei componenti su una scheda prodotto.

• Strategie algoritmiche: Possono consistere in variazioni di algoritmi di impacchettamento dei bin, formule ereditarie, annealing simulato o euristiche proprietarie. Il software esamina innumerevoli progetti fattibili per trovarne uno che soddisfi gli obiettivi ideali definiti dall'utente (ad esempio, il massimo rendimento, il minor tempo di riduzione).
• Considerazione della geometria dei componenti: Le formule esaminano la forma e le dimensioni precise di ogni pezzo, compresi i ritagli interni e i contorni complicati.

2.2. Nesting di forme reali vs. nesting rettangolare

• Nesting rettangolare (Block Nesting): Un metodo meno complesso in cui ogni pezzo viene considerato all'interno della sua forma rettangolare più piccola. Questo metodo è molto meno affidabile per le parti progettate in modo irregolare, poiché lascia un'area significativa inutilizzata.
• Nesting di forme reali (Contour Nesting): Questa sofisticata capacità consente al software di annidare i componenti in base alle loro descrizioni geometriche reali. I componenti di forma irregolare possono essere incastrati, ruotati (se consentito) e collegati tra loro in modo più stretto, aumentando notevolmente l'utilizzo del materiale. Si tratta di una funzione cruciale per i mercati che creano forme organiche o elementi intricati sulla propria macchina. Macchine per fresatura CNC.

2.3. Nesting automatico e nesting multifoglio

• Nesting automatico: L'applicazione software genera automaticamente il progetto annidato sulla base di un elenco dei componenti richiesti e delle schede prodotto scelte, eliminando il processo di posizionamento manuale dei componenti, che richiede molto tempo e spesso è soggetto a errori. Questo velocizza notevolmente i programmi di pre-produzione per le macchine di fresatura CNC.
• Nesting multi-foglio: Per le grandi serie di produzione o per i diversi elenchi di componenti, le funzionalità di nesting multi-foglio consentono al software di ottimizzare la distribuzione dei componenti su più fogli di materiale contemporaneamente. In questo modo si possono ottenere rendimenti generali del materiale ancora più elevati, stabilizzando le quantità di pezzi tra i vari fogli e riducendo i pezzi in avanzo sull'ultimo foglio.

2.4. Integrazione con i controllori di dispositivi CAD e router CNC

La combinazione perfetta è fondamentale. Il software di nesting deve:

• Importazione precisa di geometrie di pezzi da sistemi CAD (ad esempio, DXF, DWG, documenti d'azione).

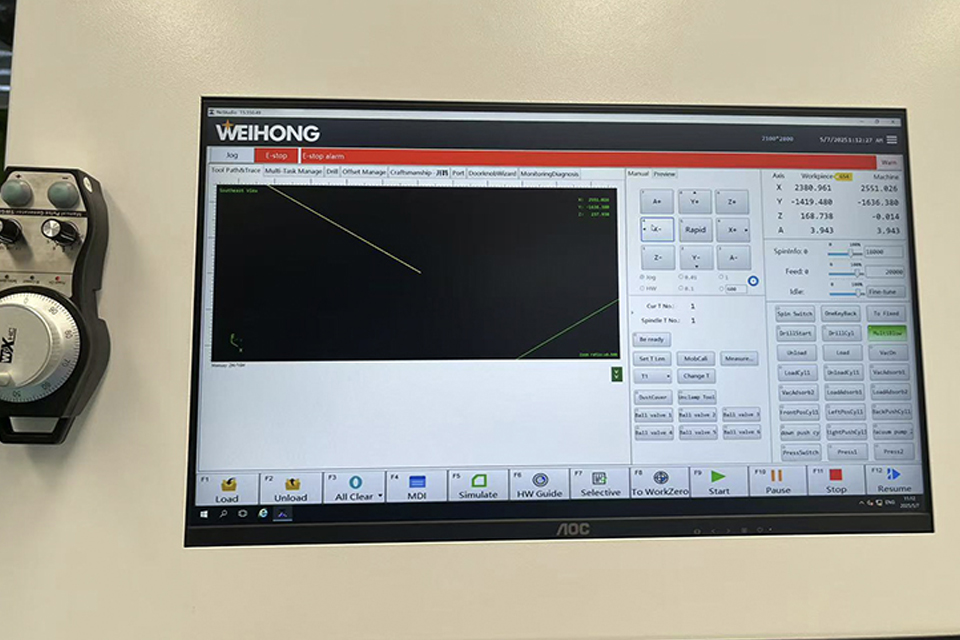

• Creare percorsi utensile in codice G massimizzati, adatti al controller specifico della macchina CNC Router.
• Tenere conto di criteri specifici della macchina, come le dimensioni del dispositivo (per l'assestamento del taglio), gli utensili disponibili e le capacità di riduzione.

3. Sfruttare le funzioni avanzate di nidificazione per una maggiore efficacia

Oltre all'impostazione di base dei pezzi, il software di nesting avanzato offre funzioni che ottimizzano ulteriormente l'uso del prodotto e l'efficacia della lavorazione in Nested-Based CNC Routing.

3.1. Taglio di linea comune (riduzione laterale condivisa)

Questa strategia prevede l'organizzazione dei pezzi in modo che condividano diverse linee di taglio comuni.

• Dispositivo: Piuttosto che ridurre il lato di un componente e poi conformarsi per ridurre il bordo adiacente del componente successivo, la fresatrice CNC esegue un taglio unico che definisce contemporaneamente il lato per entrambi i componenti.
• Comodità:.
• Riduzione degli scarti di materiale: Elimina la striscia di materiale che generalmente esiste tra due parti ridotte separatamente.
• Tempo di lavorazione ridotto al minimo: Sono necessari meno percorsi di taglio privati, con conseguente riduzione del tempo di ciclo complessivo.
• Maggiore stabilità dei pezzi (occasionalmente): Spesso può aiutare a mantenere più stabili i pezzi più piccoli durante il taglio finale se sono collegati lungo una linea tipica fino alla fine.
• Fattori da considerare: Richiede una geometria esatta del componente e un programma software in grado di determinare e impostare le probabilità di linea abituali. La qualità del lato condiviso deve servire per entrambe le parti.

3.2. Generazione del percorso utensile ottimizzato

Il software di nesting non si limita a posizionare i componenti, ma svolge anche una funzione essenziale nella creazione di percorsi di taglio affidabili per la fresatrice CNC.

• Riduzione della corsa del dispositivo (azioni rapide): Gli algoritmi massimizzano la sequenza di taglio dei componenti e degli elementi per ridurre al minimo la quantità di movimenti di "traslazione rapida" non di taglio della testa del dispositivo.
• Riduzione delle regolazioni degli strumenti: Se viene offerto un ATC, il programma software può raggruppare le procedure che richiedono lo stesso strumento, riducendo il numero di cambi di dispositivo, che sono tempo non produttivo.
• Collegamento Stay-Down: I percorsi utensile possono essere collegati in modo tale che il dispositivo rimanga alla profondità di riduzione quando si sposta tra funzioni molto ravvicinate, invece di arretrare e rientrare, risparmiando i tempi di movimento dell'asse Z.
• Massimizzazione delle informazioni di entrata/uscita: Il posizionamento strategico delle azioni di ingresso e di uscita può aumentare la qualità del lato e ridurre al minimo i segni dei testimoni.

3.3. Gestione intelligente dei resti

È inevitabile che, anche con il miglior nesting, si creino alcuni scarti utili (resti). Un software di nesting avanzato può gestire con successo questi residui.

• Creazione e monitoraggio dei residui: Il programma software può determinare e conservare istantaneamente la geometria dei residui funzionali dopo la riduzione di un nido. Questi residui possono essere classificati (fisicamente e digitalmente) e memorizzati in una fonte di dati.
• Utilizzo prioritario dei residui: Quando si imposta un nuovo compito, il software può inizialmente cercare di annidare i componenti sui residui ideali esistenti prima di utilizzare un foglio completamente nuovo. In questo modo si riduce notevolmente l'impiego di materiale vergine.
• Effetti sui costi: Il monitoraggio dell'utilizzo dei residui consente un lavoro ancora più accurato, in quanto il "costo" del prodotto di un residuo può essere considerato inferiore a quello di un foglio nuovo.

3.4. Incorporazione degli ordini e del kitting dei pezzi

La pianificazione strategica del lavoro può aumentare l'efficacia del nido.

• Raggruppamento di componenti simili: Raggruppare gli ordini di pezzi realizzati con lo stesso prodotto e lo stesso spessore consente al software di nesting di collaborare con un pool di geometrie più ampio e diversificato, che in genere determina una migliore resa generale della lamiera.
• Kitting dei pezzi: Se un prodotto finale è costituito da più componenti diversi tagliati a CNC, il nesting di tutti gli elementi per un certo numero di set assicura che tutti i pezzi necessari siano prodotti con successo dallo stesso set di prodotti.

4. Esecuzione di pratiche ideali per l'ottimizzazione del materiale nell'instradamento CNC basato su nodi

Le capacità delle applicazioni software sono solo una parte dell'equazione. Anche le tecniche operative efficaci sono essenziali.

4.1. Gestione accurata delle forniture di materiale

Mantenere un inventario accurato di tutte le schede delle materie prime, con le misure, il tipo di materiale, lo spessore e le istruzioni sulla venatura (se applicabile per prodotti come il legno).

• Fonte di dati per fogli interi e resti: Utilizzare una fonte di dati o le funzioni di monitoraggio delle scorte all'interno dell'applicazione software di nesting per tenere traccia delle scorte disponibili. Ciò consente agli sviluppatori di scegliere il foglio o il residuo più adatto per ogni lavoro.
• Etichettatura e stoccaggio accurati dei residui: Etichettate letteralmente i residui con le loro misure e il tipo di prodotto e conservateli in modo organizzato per facilitarne il recupero.

4.2. Uso strategico dei componenti di riempimento

Dopo aver annidato le parti principali necessarie per un determinato compito, è possibile che rimangano ancora aree utili sul foglio.

• Componenti di riempimento standard: Individuare gli elementi più piccoli comunemente utilizzati, i layout di ferramenta comuni o gli elementi di stock frequentemente commercializzati che possono essere tagliati da queste posizioni rimanenti.
• Parti "Just-In-Case": Tagliare quantità extra di piccoli componenti ad alta usura o spesso danneggiati che potrebbero essere necessari per futuri servizi di riparazione o sostituzione. Questo metodo sfrutta al meglio l'utilizzo di ogni foglio raffinato dalla Dispositivo Router CNC.

4.3. Sorveglianza continua e analisi dell'uso dei materiali

Utilizzate gli attributi di copertura e di analisi offerti dalla maggior parte dei software di nesting specializzati.

• Tracciamento delle metriche chiave: Visualizzate metriche come il rendimento reale del foglio (porzione di prodotto utilizzata rispetto a quella sprecata), i prezzi degli scarti e i tassi di generazione dei resti.
• Identificare le opportunità di miglioramento: Analizzare questi dati per determinare gli schemi, identificare le inadeguatezze negli approcci di nesting o nelle opzioni di materiale e fare scelte guidate dai dati per massimizzare ulteriormente l'uso del prodotto. Ad esempio, se la resa di un particolare prodotto è costantemente bassa, potrebbe essere necessario modificare le specifiche di nesting o scoprire diverse dimensioni delle lastre.

4.4. Formazione degli operatori e avanzamento delle capacità

Assicurarsi che gli operatori e i progettisti delle macchine di fresatura CNC siano ben addestrati ad utilizzare i sofisticati attributi dell'applicazione software di nesting e a comprendere i concetti di ottimizzazione del prodotto.

• Comprensione delle specifiche di nesting (ad esempio, spaziatura dei componenti, allocazione dei giri, vincoli di grana).
• Capacità di modificare manualmente i nidi per apportare lievi miglioramenti, se necessario (anche se in genere si preferisce la piena automazione).
• Riconoscimento dei residui e trattamenti di gestione appropriati.

5. Vantaggi misurabili dell'instradamento CNC affidabile basato sul nido

L'applicazione approfondita degli approcci di routing CNC basati su nidificazione produce vantaggi sostanziali e misurabili per le organizzazioni che gestiscono macchine fresatrici CNC.

Tabella 2: Vantaggi segreti dell'instradamento CNC ottimizzato basato su nidi.

Questi vantaggi contribuiscono collettivamente a un'operazione di produzione più conveniente, di successo e duratura che sfrutta la piena capacità delle sue macchine per fresatura CNC.

Il verdetto

La massimizzazione dell'uso del prodotto attraverso il Nested-Based CNC Routing è un'importante tattica vitale per qualsiasi tipo di azienda manifatturiera che impiega macchine CNC Router. Si tratta di una tecnica diversificata che combina la potenza di formule software innovative con tecniche operative regolate. Sfruttando le innovative funzioni del programma software di nesting, come il nesting di forma reale, il taglio di linea tipico e il monitoraggio intelligente dei resti, i servizi possono aumentare notevolmente il rendimento mondiale delle loro fresatrici CNC. Inoltre, l'applicazione di best practice come il controllo accurato dell'inventario, l'uso strategico dei componenti di riempimento e la valutazione continua delle prestazioni migliorano ulteriormente queste efficienze.

I vantaggi sono significativi e di ampia portata: riduzione considerevole delle spese per i materiali, aumento della produttività, miglioramento della qualità degli articoli e impegno dimostrabile per la sostenibilità ambientale attraverso la minimizzazione degli scarti. Con il continuo sviluppo della tecnologia dei CNC Router, le capacità del software di nesting e le conoscenze incorporate nelle macchine CNC Router offriranno sicuramente maggiori possibilità di ottimizzazione dei materiali. Per le organizzazioni che cercano di ottimizzare la redditività e l'eccellenza funzionale, un approccio ben implementato di Nested-Based CNC Directing non è semplicemente un'alternativa, ma un elemento di base per il successo nell'attuale panorama produttivo a prezzi accessibili.
