Desbloquear la precisión: Descubrir las fresadoras CNC de 5 ejes

En el actual entorno de producción global extremadamente asequible, los servicios buscan constantemente mejoras que aumenten la precisión, potencien la eficacia operativa y hagan posible la producción de estilos cada vez más complicados. Para muchas empresas con visión de futuro, la solución surge de la innovadora tecnología de control numérico por ordenador (CNC). A la cabeza de esta revolución en la fabricación se encuentran las fresadoras CNC de 5 ejes. Estos avanzados equipos representan un salto tecnológico considerable más allá de los sistemas convencionales de 3 y 4 ejes. Abren un nuevo abanico de posibilidades de fabricación en una amplia gama de mercados. Este artículo se adentra en el complejo mundo de las fresadoras CNC de 5 ejes. Descubriremos su mecánica esencial, explicaremos sus ventajas sustanciales y examinaremos sus aplicaciones, especialmente en el ámbito del fresado CNC personalizado de piezas detalladas.

Reconocer el núcleo de la tecnología moderna de la fresadora CNC de 5 ejes

Una fresadora CNC estándar suele funcionar en tres ejes lineales: X (longitudinal), Y (latitudinal) y Z (vertical). Esto permite que el dispositivo de corte se desplace de izquierda a derecha, de adelante hacia atrás y de arriba hacia abajo en relación con la pieza de trabajo. Sin embargo, Fresadoras CNC de 5 ejes introducen dos ejes giratorios adicionales. Estos ejes giratorios permiten inclinar y girar el dispositivo de corte o la propia superficie de trabajo. Los fabricantes suelen clasificar estos ejes rotativos como A y B, o A y C, o B y C, en función de la configuración de la máquina.

El movimiento sincronizado y trabajado a través de estos cinco ejes (3 directos y dos giratorios) permite a la herramienta de corte acercarse a la superficie de trabajo desde básicamente cualquier tipo de ángulo en una sola disposición. Esta capacidad cinemática mejorada proporciona una versatilidad inigualable. Los ingenieros y maquinistas utilizan esta versatilidad para diseñar geometrías complejas, desarrollar rebajes complejos y generar atributos minuciosos que serían extremadamente difíciles, exigentes o totalmente imposibles de lograr utilizando métodos de mecanizado CNC de 3 ejes estándar o técnicas manuales. La capacidad de mantener un ángulo óptimo del dispositivo de reducción con respecto a la superficie de la pieza de trabajo es una marca registrada de las fresadoras CNC de 5 ejes, lo que permite obtener resultados de primera calidad.

El salto técnico: fresado CNC de 3 ejes frente a 5 ejes

Para valorar por completo las capacidades de las fresadoras CNC de 5 ejes, es necesario comprender sus ventajas frente a sistemas de mucha menor facilidad. Estándar Fresadoras CNC de 3 ejesaunque son muy eficaces para muchas aplicaciones, tienen limitaciones a la hora de gestionar componentes complicados y polifacéticos.

• Ruteado CNC de 3 ejes: El movimiento se limita a los ejes rectos X, Y y Z. El dispositivo reductor mantiene una alineación fija, normalmente vertical a la bancada del dispositivo. Esto es adecuado para el mecanizado 2D y 2,5 D, como el grabado, la toma y el perfilado de chapas niveladas. Sin embargo, el mecanizado de características angulares o socavados requiere numerosas configuraciones, que suelen implicar el reposicionamiento práctico de la superficie de trabajo y componentes especializados. Cada nueva disposición ofrece la posibilidad de cometer errores y aumenta considerablemente el tiempo total de producción.
• 3 +2 Ejes de Dirección CNC (Posicional de 5 Ejes): Se trata de un paso intermedio. El equipo posee 2 ejes rotativos, pero estos ejes se utilizan para posicionar la pieza o el dispositivo de corte en un ángulo de sustancia. Tan pronto como se coloca, los ejes giratorios se aseguran, y el equipo realiza operaciones de reducción de 3 ejes. Mientras que esto reduce el número de arreglos en comparación con el mecanizado de 3 ejes puro y permite un cierto desarrollo de la función complicada, no suministra la verdad movimiento simultáneo de cinco ejes necesarios para el contorneado de superficies 3D complejas o vibrantes cambios de ángulo del dispositivo a lo largo de un corte.
• Fresado CNC simultáneo en 5 ejes: Esto representa la cima de la tecnología moderna actual de ruteadoras CNC. Los cinco ejes (3 directos, dos giratorios) pueden desplazarse simultáneamente y de forma totalmente integrada. Esto permite que la herramienta reductora se adhiera a las instalaciones, transformando constantemente las trayectorias de la herramienta mientras mantiene un ángulo de acoplamiento ideal con la superficie de la pieza de trabajo. Esta capacidad es importante para el mecanizado de superficies reales esculpidas en 3D, impulsores, álabes de generadores y moldes y mohos complejos. Los servicios de transmisión CNC a medida dependen a menudo de las fresadoras CNC de 5 ejes simultáneos para abordar los proyectos más exigentes.

El siguiente cuadro resume las diferencias vitales:

Esta progresión pone de relieve cómo las fresadoras CNC de 5 ejes ofrecen una ventaja única para los trabajos de producción complejos.

Ventajas de la compra de fresadoras CNC de 5 ejes

La adopción de la tecnología moderna de la fresadora CNC de 5 ejes proporciona ventajas significativas y transformadoras para las operaciones de fabricación. Estas ventajas influyen directamente en la productividad, la calidad y la flexibilidad del diseño.

1. Precisión y exactitud inigualables

Las fresadoras CNC de 5 ejes permiten que la herramienta de corte se aproxime a la pieza desde múltiples ángulos. Esta capacidad permite el uso de dispositivos de corte mucho más cortos y rígidos. Las herramientas más cortas se desvían mucho menos bajo las fuerzas de corte, lo que se traduce en una mayor precisión dimensional y tolerancias más ajustadas. La capacidad de mantener una alineación ideal entre la herramienta y la pieza minimiza las fuerzas de corte y la resonancia, lo que contribuye aún más a la precisión. Industrias como la aeroespacial, la producción de dispositivos clínicos y la fabricación de moldes de alta precisión dependen en gran medida de este grado de precisión.

2. Mecanizado de geometrías complejas

Estos fabricantes consiguen generar piezas con formas 3D detalladas, superficies contorneadas, cavidades profundas y contornos complicados. Piezas como álabes de turbina, impulsores, implantes ortopédicos y esculturas creativas, que son inviables o excesivamente caras con los fabricantes de 3 ejes, se pueden fabricar. Las fresadoras CNC de 5 ejes permiten a los diseñadores desarrollar productos ingeniosos sin verse constreñidos por las limitaciones de fabricación estándar. Esto abre nuevas vías para la distinción y la eficacia de los productos.

3. Configuración mínima y mayor eficacia

Una de las principales ventajas de las fresadoras CNC de 5 ejes es su capacidad para mecanizar varios lados de una superficie de trabajo en una sola fijación o configuración. Los métodos convencionales suelen requerir numerosas configuraciones para reorientar la pieza. Cada configuración requiere un tiempo valioso para desmontar, reposicionar y recalibrar. Al minimizar las configuraciones, las fresadoras CNC de 5 ejes reducen drásticamente los tiempos de ciclo totales y mejoran el rendimiento del fabricante. Este aumento de la eficacia también reduce el riesgo de errores humanos relacionados con el reposicionamiento manual, lo que aumenta la uniformidad entre piezas.

4. Mejora del acabado de la superficie

El movimiento simultáneo de 5 ejes permite que la herramienta de reducción mantenga un ángulo regular y óptimo con respecto a la superficie de la pieza, incluso en curvas intrincadas. Esto asegura un problema de reducción y toneladas de viruta mucho más regular. El resultado suele ser un recubrimiento superior de la superficie que puede reducir o eliminar por completo la necesidad de realizar segundos procesos de acabado, como el pulido o el rectificado manual, que son costosos y requieren mucho tiempo. Esto es especialmente útil en la producción de moldes y moho y para componentes que requieren un atractivo visual.

5. Descripción perjudicial e intrincada

Los ejes de rotación de las fresadoras CNC de 5 ejes permiten al dispositivo de corte llegar a zonas de difícil acceso para los equipos de 3 ejes. Esta capacidad permite el mecanizado directo de socavados, aberturas inclinadas y atributos interiores detallados sin herramientas especializadas ni configuraciones múltiples. Esto aumenta drásticamente la libertad de diseño y agiliza la fabricación de elementos complejos.

6. Mayor versatilidad de materiales y reducción optimizada:

Mientras que las fresadoras de 3 ejes manejan diferentes materiales, las fresadoras CNC de 5 ejes pueden maximizar las técnicas de corte para una gama más amplia. Al cambiar el ángulo del método del dispositivo, los mecanizadores pueden mejorar la evacuación de virutas, disminuir la acumulación de calor y aplicar mejor las presiones reductoras. Esto puede ser especialmente beneficioso cuando se mecanizan productos difíciles como aceros endurecidos, titanio, Inconel o compuestos avanzados generalmente descubiertos en aplicaciones aeroespaciales y de automoción.

7. Prolongación de la vida útil del dispositivo

Mantener un ángulo de corte óptimo y toneladas de viruta regulares no sólo mejora el recubrimiento de la superficie, sino que también reduce la tensión y el desgaste de la herramienta de corte. Al evitar el masaje excesivo o la carga puntual del dispositivo, las fresadoras CNC de 5 ejes pueden prolongar la vida útil del dispositivo. Esto minimiza los precios de las herramientas y el tiempo de inactividad de la máquina asociado con los cambios de herramientas.

Elementos básicos y aspectos operativos de las fresadoras CNC de 5 ejes

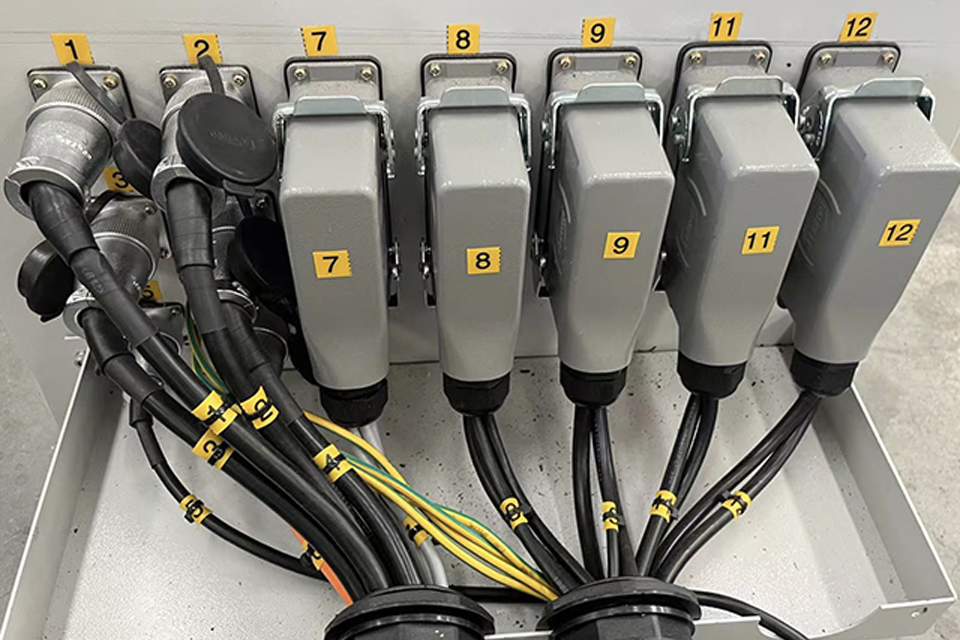

Las capacidades innovadoras de las fresadoras CNC de 5 ejes se derivan de su sofisticado diseño y construcción. Varias piezas fundamentales y consideraciones operativas son vitales:

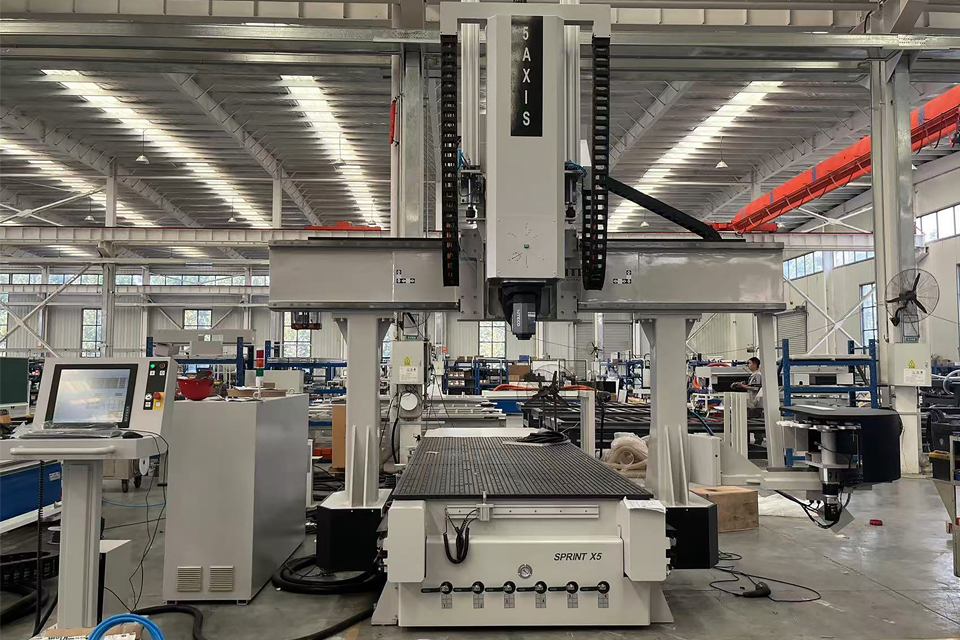

• Configuración de la máquina: Los fabricantes de 5 ejes han estado disponibles en diferentes configuraciones, especificando exactamente cómo se ejecutan los ejes giratorios:
• Mesa-Table: Los dos ejes de rotación se encuentran en la mesa de la máquina (por ejemplo, una mesa de muñón con inclinación del eje A y giro del eje C). La superficie de trabajo actúa, mientras que el husillo se limita normalmente al movimiento del eje Z.
• Cabezal-Mesa: Un eje de rotación permanece en el cabezal (husillo basculante, eje A o B) y el otro en la mesa (eje C giratorio). Esto proporciona un excelente equilibrio entre la capacidad de la pieza de trabajo y la adaptabilidad del mecanizado.
• Cabezal: Los dos ejes de rotación están incorporados directamente en el cabezal (por ejemplo, un eje B de inclinación y un eje C de rotación alrededor del eje Z). La pieza sigue fija en la mesa. Esta disposición es habitual para piezas muy grandes. La selección de la disposición depende del tamaño y el peso de la pieza, así como de los procedimientos de mecanizado concretos que se requieran.

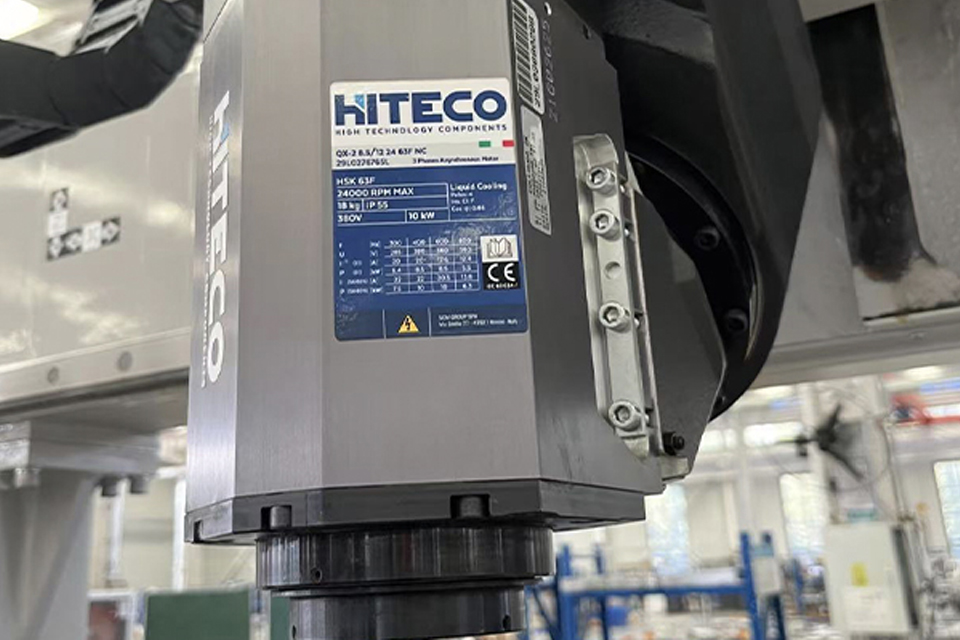

• Eje: El husillo debe ser duradero y capaz de funcionar continuamente a alta velocidad. Numerosas fresadoras CNC de 5 ejes utilizan electromandriles de alta frecuencia, normalmente con aire acondicionado fluido, para garantizar la estabilidad térmica y la eficacia durante ciclos de mecanizado largos y complejos. Son típicos los cambiadores automáticos de dispositivos (ATC), que permiten un procedimiento desatendido y el uso de herramientas variadas.
• Controlador CNC: El controlador CNC es la mente de la máquina. Para los procedimientos de 5 ejes, los controladores requieren una potencia de procesamiento considerable, capacidades de anticipación (para anticipar las modificaciones de la trayectoria de la herramienta y maximizar la actividad) y sofisticadas fórmulas de cambio cinemático. Atributos como el control del factor central del dispositivo (TCPC) o el asentamiento dinámico de la trayectoria de la herramienta son importantes para mantener la precisión a medida que gira el dispositivo o la mesa.
• Aplicación de Software de Cámara: La programación de las fresadoras CNC de 5 ejes es mucho más complicada que la de los equipos de 3 ejes. El programa de software de producción avanzada asistida por ordenador (WEB CAM) es indispensable. Esta aplicación de software crea las intrincadas sendas multieje a partir de una versión CAD en 3D. Los sistemas CAM para el mecanizado en 5 ejes incluyen funciones de detección de accidentes, simulación y optimización para garantizar un procedimiento eficaz y sin riesgos.
• Rigidez y construcción de dispositivos: Las vibrantes presiones asociadas al mecanizado en 5 ejes requieren una construcción muy rígida del dispositivo. Esto incluye una estructura robusta, guías lineales de alta precisión y husillos de bolas (o motores rectos) para reducir las vibraciones y garantizar la precisión. La estabilidad térmica también es esencial, ya que las variaciones de temperatura pueden afectar a la precisión.
• Sujeción de la pieza: Sujetar la pieza de trabajo de forma segura y precisa es crucial, especialmente cuando se inclina y gira. Suelen utilizarse soluciones de sujeción especializadas, como mesas de vacío, sistemas de fijación modulares y abrazaderas a medida.
• Destreza y formación del conductor: Operar y mostrar ruteadoras CNC de 5 ejes requiere un mayor grado de habilidad y formación en comparación con dispositivos menos complejos. Los operadores y diseñadores tienen que reconocer la cinemática intrincada, el programa de software de cámara avanzada y los métodos de mecanizado sofisticados.

Aplicaciones: Dónde destacan las fresadoras CNC de 5 ejes

La versatilidad y precisión de las fresadoras CNC de 5 ejes las hacen muy útiles en una amplia gama de industrias exigentes. Su capacidad para gestionar geometrías complicadas impulsa la tecnología y el rendimiento.

1. Industria aeroespacial

Los componentes aeroespaciales suelen incluir formas complejas, bolsas de aligeramiento y están fabricados con materiales difíciles de mecanizar como titanio, Inconel y compuestos avanzados. Las fresadoras CNC de 5 ejes consiguen crear:

• Palas y Blisks (discos de álabes) de aerogeneradores: Requieren formas aerodinámicas precisas y revestimientos de superficie lisa.
• Componentes estructurales monolíticos: Piezas enormes de una sola pieza, como los largueros de las alas y las estructuras de la carrocería, que reducen al mínimo las necesidades de montaje.
• Inmuebles y colectores complejos: Pasajes internos intrincados y características de montaje. El direccionamiento CNC personalizado que utiliza la innovación de 5 ejes es esencial para los modelos y las tiradas de fabricación de estos componentes especializados.

2. Industria del automóvil

El sector del automóvil utiliza fresadoras CNC de 5 ejes tanto para la creación de prototipos como para la producción:

• Piezas de motor: Mecanizado de puertos de culata, colectores de consumo y características del bloque motor a medida.
• Moldes y matrices: Creación de moldes complicados para molduras interiores de plástico moldeadas por inyección, componentes del salpicadero y sistemas de luces, además de las necesidades de estampación de chapa de acero.
• Creación de prototipos: Producción rápida de diseños importantes de carrocerías de automóviles o componentes interiores elaborados.
• Modificación y piezas de recambio: Fabricación de piezas a medida para coches de alto rendimiento o ajustes personalizados.

3. Moho y Mildiu y Pasar Haciendo

Esta industria depende en gran medida del mecanizado en 5 ejes para crear moldes y matrices de alta precisión para diferentes procedimientos de fabricación:

• Moldes de inyección: Cavidades de dientes complejas, núcleos, redes de enfriamiento y áreas de superficie de líneas de partición complicadas. El recubrimiento superior de la superficie gracias al mecanizado en 5 ejes reduce el tiempo de preparación manual.
• Molde de impacto y mohos: Para producir piezas huecas de plástico como botellas y envases.
• Moldes de termoformado: Producción de moldes y mohos con contornos intrincados para conformado al vacío o bajo tensión. Las fresadoras CNC de 5 ejes permiten desarrollar moldes con atributos que serían imposibles con métodos de 3 ejes.

4. Producción de muebles de madera y de alta gama

Mientras que la carpintería tradicional utiliza Fresadoras CNCLas fresadoras CNC de 5 ejes se utilizan para tareas complicadas y de gran valor:

• Mobiliario esculpido: Fabricación de sillas, mesas y otras piezas con formas orgánicas fluidas y curvas compuestas.
• Carpintería arquitectónica: Realización de molduras complejas, escaleras y paneles ornamentales con perfiles complejos.
• Instrumentos musicales: Conformado de mástiles de guitarra, cuerpos de violín y otros instrumentos que requieren contornos específicos. El direccionamiento CNC personalizado con capacidad de 5 ejes permite a artesanos y fabricantes generar productos de madera únicos y de gran calidad artística.

5. Signos y fabricación artística

Las fresadoras CNC de 5 ejes ofrecen una libertad excepcional para la creación de carteles, esculturas y obras de arte públicas en 3D de gran tamaño y detalle:

• Logotipos y rotulación en 3D: Mecanizado a partir de espuma, madera, plásticos o metales ligeros.
• Elementos de ambientación temática: Creación de elementos de atrezzo y vistas para parques temáticos, museos y exposiciones.
• Esculturas artísticas: Hacer posible que los músicos conviertan intrincadas versiones digitales en formas físicas.

6. Creación de prototipos y desarrollo de artículos

En todos los sectores, las fresadoras CNC de 5 ejes aumentan el ciclo de crecimiento del producto:

• Creación rápida de prototipos: Mecanizado rápido de prototipos útiles a partir de diversos productos para examinar el tipo, el ajuste y la función.
• Diseño iterativo: Permite a los desarrolladores realizar cambios rápidos y producir nuevas versiones con éxito. Esto reduce significativamente el tiempo de comercialización de artículos totalmente nuevos.

7. Fabricación de productos sanitarios

El sector médico requiere una gran precisión y la capacidad de trabajar con materiales biocompatibles:

• Implantes personalizados: Mecanizado de implantes ortopédicos específicos para cada paciente (por ejemplo, prótesis de rodilla o cadera) e implantes orales.
• Instrumental quirúrgico y guías: Fabricación de dispositivos quirúrgicos complicados y guías de perforación personalizadas.
• Prótesis y órtesis: Fabricación de prótesis y herramientas ortopédicas a medida. La precisión y las capacidades de recubrimiento de superficies de las fresadoras CNC de 5 ejes son fundamentales para estas aplicaciones que mejoran la vida.

8. Industria naval

El sector acuático se beneficia de las fresadoras CNC de 5 ejes para componentes grandes y complejos:

• Tapones y moldes para cascos de barcos: Mecanizado de patrones grandes y lisos para la construcción de cascos de fibra de vidrio.
• Hélices y timones: Creación de palas de hélice hidrodinámicamente fiables y formas de timón complicadas.
• Componentes interiores personalizados: Creación de armarios e instalaciones a medida con diseños únicos.

¿Es una fresadora CNC de 5 ejes la inversión adecuada para su empresa?

Invertir en un Fresadora CNC de 5 ejes es una importante decisión calculada. Requiere tener en cuenta las demandas actuales de fabricación, las ambiciones futuras de desarrollo y los efectos económicos. Aunque la primera inversión en una fresadora CNC de 5 ejes, su software de cámara web asociado y la formación del operario suele ser mayor que en los sistemas de 3 ejes, el roi potencial puede ser sustancial para las empresas que se enfrentan a este reto de forma constante:

• Producción de formas 3D complejas: Si su servicio principal incluye la fabricación de geometrías elaboradas, superficies contorneadas y rebajes, una fresadora CNC de 5 ejes puede proporcionarle una ventaja competitiva única.
• Requerido para Alta Precisión y Resistencias Limitadas: Para los mercados en los que la precisión no es negociable, la mayor precisión del mecanizado en 5 ejes puede justificar la inversión financiera.
• Varias configuraciones y tiempos de ciclo largos: Si los procesos actuales incluyen el reposicionamiento manual constante de los componentes, una máquina de 5 ejes puede mejorar considerablemente la eficiencia y reducir los gastos de mano de obra.
• Exigencia de acabados superficiales superiores: Reducir o suprimir las operaciones de abrillantado secundario puede suponer un importante ahorro de tiempo y dinero.
• Productos difíciles de mecanizar: Los métodos de reducción mejorados en una máquina de 5 ejes pueden mejorar la eficacia y la vida útil de la herramienta cuando se trabaja con productos difíciles.
• Deseo de avance y capacidades ampliadas: Una fresadora CNC de 5 ejes puede abrir puertas a nuevos mercados y permitir a su empresa abordar trabajos aún más complicados y rentables.
• Descubrir proveedores de ruteado CNC personalizado: Para los servicios que aún no están preparados para una inversión financiera completa, o para aquellos con demandas periódicas complicadas, asociarse con un servicio especializado de direccionamiento CNC a medida que utilice fresadoras CNC de 5 ejes puede ser un paso sensato. Esto permite el acceso a la tecnología moderna sin la inversión de capital inicial y la búsqueda de contornos.

Las empresas deben realizar un análisis exhaustivo de la relación coste-beneficio, teniendo en cuenta variables como el posible aumento del rendimiento, la reducción de la mano de obra y los residuos, y la capacidad de atraer nuevos trabajos de mayor valor.

Resumen

Las fresadoras CNC de 5 ejes representan un cambio estándar en la fabricación avanzada. Animan a las organizaciones a trascender las limitaciones del mecanizado estándar, permitiendo la fabricación de deshacerse de una precisión sin precedentes, una complejidad detallada y revestimientos de superficie notables. Desde la industria aeroespacial hasta los dispositivos médicos, y desde el mobiliario de alta gama hasta los moldes y mohos complejos, estos sofisticados fabricantes impulsan la innovación y la eficacia. La capacidad de equipar varios elementos de un elemento en una única configuración reduce drásticamente el tiempo de fabricación y potencia la alta calidad general. Aunque la primera inversión y la curva de aprendizaje son factores a tener en cuenta, los beneficios a largo plazo en términos de capacidades ampliadas, eficacia potenciada y ventaja competitiva son atractivos. A medida que los sectores sigan ampliando los límites del estilo y la ingeniería, la necesidad de las sofisticadas capacidades que ofrecen las fresadoras CNC de 5 ejes y los servicios especializados de transmisión CNC personalizados seguirá creciendo, consolidando su función como herramientas cruciales para la excelencia de la producción contemporánea.
