La produzione moderna conta molto sulla tecnologia del sistema di controllo numerico del computer (CNC). I produttori di CNC automatizzano la costruzione di componenti personalizzati. Lo fanno con una precisione sorprendente. Questi dispositivi funzionano grazie al software di progettazione assistita da computer (CAD) e di produzione assistita da computer (WEBCAM). Questo software permette di visualizzare gli strumenti di riduzione con un'elevata precisione. I produttori utilizzano questi sistemi per tagliare, sagomare e contornare le superfici di lavoro in forme precise e specifiche. Tra la variegata gamma di macchine CNC, le attrezzature di fresatura CNC e le macchine per la lavorazione del legno. Sistemi di fresatura CNC sono due opzioni prevalenti. Entrambe utilizzano diversi assi di movimento. Ciò consente ai loro dispositivi di taglio di fornire tagli precisi e completi. Questo articolo fornisce un confronto approfondito di questi due tipi di dispositivi CNC di base. Scopriremo le loro caratteristiche principali, le distinzioni operative essenziali e le considerazioni vitali per la scelta. La comprensione di queste distinzioni incoraggerà certamente i produttori a selezionare il servizio ottimale per le loro esigenze di produzione uniche, compreso il caso in cui un router CNC su misura o una procedura di trasmissione CNC specializzata su misura potrebbero essere l'opzione superiore.
Le macchine CNC offrono un'incredibile versatilità. Il costruttore CNC appropriato può aumentare notevolmente l'efficienza funzionale di un team. Una caratteristica specifica di questi dispositivi è il loro metodo di produzione sottrattivo. Essi rimuovono sistematicamente il prodotto da un blocco o da una lastra robusta per ottenere il tipo desiderato. Ciò contrasta nettamente con i processi di produzione additiva, come la stampa 3D, in cui le macchine sviluppano i prodotti strato per strato.
La produzione sottrattiva inizia con una quantità di materiale superiore a quella necessaria per il pezzo finale. L'apparecchiatura CNC, guidata dal suo programma, asporta con precisione il materiale indesiderato. Questo metodo è fondamentale per la lavorazione tipica e rimane dominante per la creazione di pezzi solidi e robusti da acciai, plastiche, legno e materiali compositi. L'accuratezza della procedura di rimozione del prodotto influisce direttamente sull'alta qualità e sulla stabilità dimensionale del prodotto finale.
Tutte le macchine CNC, come le frese e i trapani, dipendono da operazioni digitali. Gli sviluppatori producono inizialmente un modello 2D o 3D del pezzo utilizzando un software CAD. Successivamente, i progettisti o gli sviluppatori utilizzano il software della macchina fotografica per creare percorsi utensile. Questi percorsi utensile determinano il modo in cui l'utensile da taglio attraverserà la superficie di lavoro. Il software della telecamera determina anche la velocità di taglio, l'avanzamento e le modifiche del dispositivo. Infine, queste informazioni vengono convertite in codice G, un linguaggio comprensibile al controllore del costruttore di CNC. Questa gerarchia elettronica garantisce un'elevata fedeltà dal layout al componente fisico.
I dispositivi di fresatura CNC sono dei robusti cavalli di battaglia nel mercato della produzione. Hanno successo nella lavorazione di materiali resistenti o durevoli. La loro costruzione privilegia la rigidità e la distribuzione della coppia per le applicazioni più impegnative.
I costruttori utilizzano spesso dispositivi di fresatura CNC per materiali quali:
Le apparecchiature di fresatura consentono di ottenere tagli estremamente fini ed esatti. In genere operano con tolleranze di un millesimo di pollice (0,001 pollici o circa 0,025 mm), o anche più strette per i modelli di alta precisione. Ciò le rende eccellenti per la produzione di elementi profondi, intricati e dimensionalmente cruciali.
Normalmente, le frese CNC funzionano spostando il pezzo in lavorazione sugli assi X e Y (in piano), mentre il mandrino (che sostiene il dispositivo di riduzione) si muove lungo l'asse Z (in verticale). Gli utensili da taglio ruotano a diverse velocità, ma l'attenzione è spesso rivolta alla coppia per eliminare efficacemente il materiale da substrati difficili. Molte frese CNC sofisticate includono più di tre assi. Le frese a quattro assi includono una capacità di rotazione della tavola o del perno. Le frese a cinque assi offrono un'attività sincronizzata su tre assi lineari e due assi di rotazione. Questa espressione potenziata consente di lavorare geometrie complicate in un'unica configurazione, riducendo gli errori e migliorando le prestazioni.
La precisione e la forza delle attrezzature di fresatura CNC le rendono importanti in una serie di settori essenziali:.
I sistemi di fresatura a controllo numerico offrono una serie di vantaggi, in gran parte incentrati sulla velocità e sui maggiori spazi di lavoro, in particolare per i prodotti più morbidi. Sebbene siano spesso considerati meno durevoli delle frese, i moderni router CNC di fascia alta e personalizzati possono mostrare capacità impressionanti.
I costruttori di router CNC hanno generalmente successo con:.
I dispositivi di taglio di una fresa CNC (punte per fresa) ruotano a un numero di giri al minuto (RPM) estremamente elevato, che in genere varia da 18.000 a 30.000 RPM e anche più. Questa elevata velocità di rotazione, piuttosto che una coppia elevata, aziona la forza di riduzione. Ciò li rende molto affidabili per eliminare rapidamente il prodotto da substrati molto meno spessi.
In un normale router CNC, la testa del mandrino si muove lungo gli assi X, Y e Z su una tavola fissa dove è fissato il pezzo da lavorare. Molti modelli di base sono a 3 assi. Tuttavia, i sistemi di fresatura CNC avanzati, in particolare quelli sviluppati su misura, possono integrare quattro, cinque e persino sei assi. Queste configurazioni avanzate consentono di eseguire sculture 3D più complesse, di lavorare sui bordi e di lavorare su superfici curve. I processi di regia CNC personalizzati utilizzano spesso queste capacità multiasse per applicazioni specializzate.
La velocità e la convenienza della tecnologia dei router CNC ne fanno un'opzione privilegiata in numerosi settori:.

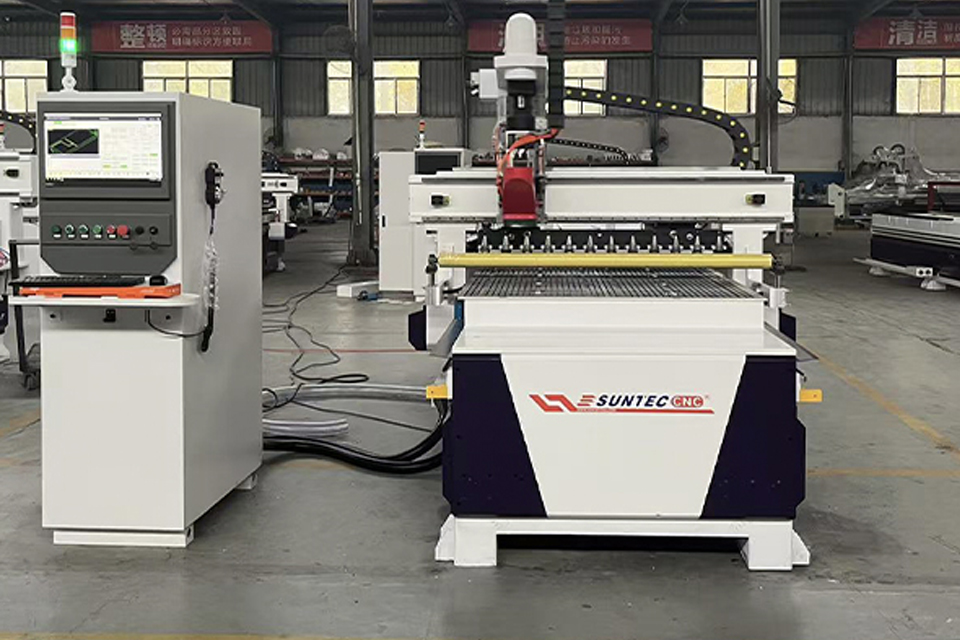

Mentre le frese e i router CNC comuni servono diversi obiettivi di base, la richiesta di soluzioni ottimizzate ha alimentato la crescita dei router CNC personalizzati. Un router CNC personalizzato è progettato per soddisfare le richieste dei clienti, andando oltre le configurazioni standard.
Le aziende optano per la trasmissione CNC personalizzata quando i produttori di base non sono in grado di soddisfare specifiche esigenze di dimensione, velocità, potenza o gestione del prodotto. Ciò potrebbe includere un inviluppo di lavoro estremamente ampio per lamiere sovradimensionate, perni specializzati per prodotti speciali, automazione integrata per la produzione di grandi volumi o configurazioni di assi speciali per geometrie complicate. L'obiettivo è sviluppare un'apparecchiatura che si adatti completamente a una particolare nicchia specifica, ottimizzando l'efficienza e il risultato.
I produttori di router CNC personalizzati possono personalizzare vari aspetti:.
Sebbene sia le frese CNC che i sistemi di fresatura CNC eseguano la produzione sottrattiva, numerose differenze vitali aiutano la procedura di scelta. I costruttori devono valutare meticolosamente queste differenze rispetto alle loro esigenze di lavoro.
Fresatrici CNC: Queste macchine offrono normalmente una precisione notevole e resistenze più strette. La struttura resistente, i perni a basso numero di giri/coppia più elevata e gli elementi rettificati di precisione (come le viti a sfera) contribuiscono alla loro capacità di mantenere precisioni spesso misurate in decimillesimi di pollice (ad esempio, +/- 0,0005 pollici). Ciò le rende indispensabili per le applicazioni in cui l'esattezza dimensionale è fondamentale, come nel settore aerospaziale, clinico e degli utensili di alta precisione. Router CNC: I sistemi di fresatura CNC standard offrono in genere una precisione eccellente, spesso entro un paio di millesimi di pollice (ad esempio, da +/- 0,003 a 0,005 pollici). Pur essendo adatti a molte applicazioni come la lavorazione del legno e la produzione di indicatori, in genere sono molto meno precisi di una fresa. Tuttavia, i router CNC di fascia alta o personalizzati, realizzati con una maggiore resistenza, sistemi di azionamento migliori e parti di precisione, possono raggiungere una precisione nettamente superiore, che a volte si avvicina a quella delle frese per impieghi più leggeri. Il grado di precisione di una configurazione di regia CNC personalizzata può essere un parametro di layout di dettaglio.
Fresatrici CNC: I loro telai inflessibili e i mandrini ad alta coppia sono stati sviluppati per ridurre con successo prodotti difficili. Producono pressioni di taglio significative, che consentono di lavorare in modo efficiente acciai, titanio e altre leghe difficili, senza che l'apparecchio si usuri troppo o che si creino borbottii. Router CNC: I sistemi di fresatura CNC riescono a lavorare con materiali più morbidi come il legno, la plastica, la schiuma e i metalli non ferrosi (come l'alluminio, di solito con un liquido refrigerante nebulizzato). I loro perni ad alta velocità sono ottimizzati per una rapida rimozione del prodotto in questi prodotti meno densi. Sebbene alcune fresatrici robuste siano in grado di gestire tagli leggeri nell'alluminio, di solito non hanno la coppia e la rigidità necessarie per eliminare i metalli pesanti. Tentare di lavorare metalli ferrosi difficili con un router CNC di base può causare risultati scadenti, rotture dell'utensile e danni al produttore.
Fresatrici CNC: Le operazioni di fresatura, in particolare per i prodotti duri, spesso comportano velocità di rotazione (RPM) più basse, ma con avanzamenti più elevati (la velocità con cui l'utensile si muove attraverso il materiale) rispetto alla velocità del mandrino. L'attenzione si concentra su tagli controllati e potenti. Anche se la procedura per un singolo componente può sembrare più lenta, la capacità di produrre componenti molto precisi e complicati, di solito con meno impostazioni sulle apparecchiature multiasse, aumenta l'efficacia complessiva del lavoro. Router CNC: Le fresatrici CNC hanno un numero di giri del mandrino estremamente elevato. Ciò consente velocità di riduzione incredibilmente elevate nei materiali più morbidi. Il portale può passare rapidamente su fogli di grandi dimensioni, rendendo le fresatrici ideali per la produzione di grandi volumi di componenti che non richiedono la massima precisione di una fresa. Per applicazioni come la produzione di componenti di armadi a nido d'ape, un router CNC fornisce una produttività eccezionale.
Fresatrici CNC: I dispositivi di fresatura hanno di solito un inviluppo di lavoro X-Y più piccolo rispetto alle fresatrici, ma in genere offrono una migliore corsa dell'asse Z (profondità). Questa capacità di profondità è fondamentale per la lavorazione di blocchi spessi o per la produzione di tasche e cavità profonde. Router CNC: I sistemi di fresatura CNC sono noti per le loro ampie sedi di riduzione, regolarmente offerte in dimensioni come 4×8 piedi, 5×10 piedi, o forse più grandi per sviluppi di fresatura CNC personalizzati. Questo li rende adatti alla lavorazione di fogli completi di prodotti come compensato, MDF o grandi pannelli acrilici. Anche se la corsa dell'asse Z è normalmente inferiore a quella di una fresa, è di solito sufficiente per molti lavori di lavorazione del legno, creazione di insegne e costruzione di materie plastiche.
Fresatrici CNC: Le fresatrici utilizzano una varietà di utensili da taglio durevoli (frese a candela, frese frontali, frese di copertura, punte, rubinetti, alesatori) tenuti in dispositivi standard (ad esempio, CAT, BT, HSK). I perni sono creati per una coppia elevata a un numero di giri inferiore a quello dell'utensile e sono comunemente raffreddati a liquido per un taglio pesante e prolungato. Router CNC: Le fresatrici utilizzano punte specializzate (punte dritte, scanalature a V, punte tonde, punte a spirale con taglio in alto e in basso, punte a compressione), solitamente tenute in pinze. I mandrini sono ad alta velocità (spesso 18.000-30.000 giri/min), evidenziano la velocità rispetto alla coppia e possono essere raffreddati ad aria o a liquido. Le disposizioni personalizzate per i router CNC possono includere perni specifici o più perni per diversi lavori.
Fresatrici CNC: Questi dispositivi si distinguono per la creazione di pezzi di alta qualità, spesso critici, con specifiche esatte. Le parti per strumenti clinici, applicazioni aerospaziali e strumenti di precisione richiedono le capacità della fresatura CNC. Router CNC: I sistemi di fresatura CNC sono in grado di occuparsi della produzione di elementi meno vitali, dove le tolleranze molto strette non sono il problema principale. Sono eccellenti per le parti estetiche, i componenti architettonici in legno o plastica e gli articoli di grande formato. Tuttavia, è possibile stabilire una procedura di regia CNC personalizzata per pezzi di maggiore precisione, se il dispositivo è costruito in modo appropriato.
| Caratteristica | Fresatrice CNC | Router CNC standard | Router CNC di alta gamma/personalizzato |
|---|---|---|---|
| Prodotti chiave | Metalli (acciaio, titanio), plastiche resistenti | Legno, plastica, schiuma, materiali morbidi non ferrosi | Legno, plastica, materiali compositi, alluminio, altri non ferrosi |
| Precisione | Estremamente elevato (ad esempio, ± 0,0005″) | Eccellente (ad esempio, ± 0,003″ - ± 0,005″) | Alto (ad esempio, ± 0,001″ - ± 0,003″ o migliore) |
| Velocità del perno (RPM) | Inferiore (ad esempio, <10.000 giri/min.) | Molto elevato (ad esempio, 18.000-30.000 giri/min.) | Estremamente elevato, in genere con array programmabile |
| Coppia | Alto | Ridotto | Da moderato a elevato (a seconda dell'applicazione) |
| Pressione di taglio | Alto | Ridotto a modesto | Da moderato a elevato |
| Inviluppo di lavoro (X-Y) | Comunemente più piccoli | Di solito più grande (ad esempio, 4′ x8′ comune) | Può essere grande (specificato su misura) |
| Corsa dell'asse Z | Di solito maggiore | Tipicamente minore | Definito su misura, può essere sostanziale |
| Forza del costruttore | Estremamente alto | Modesto | Da modesto a elevato (in base alla progettazione) |
| Spese ordinarie | Più alto | Ridotto | Medio-alto (in base alla personalizzazione) |
| Sistema di movimento | Il pezzo si muove tipicamente in X-Y | Il portale (dispositivo) sposta X-Y, Z | Il portale (utensile) si sposta X-Y, Z |
| Istanze d'uso ideali | Componenti metallici di precisione, stampi e muffe, matrici | Lavorazione del legno, segnaletica, plastica, schiuma | Lavorazione specializzata del legno, compositi avanzati, precisione dei grandi formati, lavorazione di materiali speciali |
A prescindere dalle loro distinzioni, i fresatori CNC e i sistemi di fresatura CNC condividono diverse analogie e vantaggi cruciali derivanti dalla loro tecnologia CNC di base.
Entrambi i tipi di attrezzature CNC utilizzano un notevole rapporto costo-efficacia nella produzione. Migliorano le procedure di produzione. Supportano una precisione avanzata. Questo mix consente di aumentare l'efficacia. Questi dispositivi possono funzionare ininterrottamente, spesso 24 ore su 24, 7 giorni su 7, con un'automazione ideale, per massimizzare i risultati e ridurre i tempi di consegna. La loro precisione consente alle apparecchiature CNC di ridurre gli sprechi di materiale. Inoltre, riducono le spese di manodopera legate al lavoro manuale e all'esame. Inevitabilmente, questi elementi favoriscono una maggiore produttività.
Un vantaggio essenziale è la loro assimilazione con i software CAD e web cam. Questa sinergia migliora le operazioni di progettazione e produzione. Progettisti e sviluppatori utilizzano i computer per sviluppare rapidamente prototipi elettronici. Possono mettere a punto rapidamente i progetti prima di dedicarsi alla produzione fisica. Le soluzioni elettroniche avanzate possono fornire analisi dei dati. La sorveglianza in tempo reale garantisce che il dispositivo funzioni come previsto. Ciò contribuisce a ridurre gli errori. Inoltre, sostiene una gestione affidabile dei lotti degli stessi componenti.
L'automazione CNC riduce notevolmente la possibilità di errore umano nella procedura di produzione. Non appena un programma viene confermato, la macchina lo implementa in modo identico ogni volta. Questa uniformità è difficile, se non impossibile, da ottenere con approcci manuali. Le assimilazioni del software CAD e i percorsi utensile automatizzati aiutano a eliminare gli errori. La scoperta precoce degli errori e le lacune di feedback di alcuni sistemi innovativi aumentano ulteriormente l'integrità. Per le applicazioni che comportano la produzione di vari pezzi uguali, le frese e i router CNC eliminano la necessità di organizzare manualmente ogni pezzo dopo i primi programmi. Gli operatori stabiliscono il programma e l'apparecchiatura fornisce risultati costanti e autogestiti.
La gestione di qualsiasi tipo di dispositivo CNC richiede abilità e rispetto dei metodi di sicurezza. Gli operatori di fresatrici e router CNC devono indossare dispositivi di protezione individuale (DPI) adeguati. Ciò comprende la protezione degli occhi, dell'udito (in particolare per le fresatrici) e, talvolta, della respirazione, a seconda del prodotto lavorato. Solo i dipendenti esperti che conoscono i migliori metodi operativi dovrebbero lavorare con questi strumenti. Devono riconoscere i segnali di malfunzionamento, come suoni insoliti, vibrazioni eccessive, bruciature del prodotto o salti dell'apparecchio. I conducenti competenti garantiscono i risultati più sicuri ed efficaci delle macchine CNC. Sono inoltre fondamentali per la configurazione, la programmazione (o caricamento dei programmi) e la manutenzione regolare.
Uno dei principali vantaggi delle frese e dei sistemi di fresatura CNC è la loro capacità di offrire risultati estremamente coerenti e ripetibili. Questo livello di uniformità è praticamente difficile da ottenere a mano, soprattutto per i componenti complessi o per le grandi serie di produzione. Questi dispositivi offrono un maggiore controllo della qualità. In questo modo si ottiene un'uniformità del prodotto e una riduzione dei difetti. Un minor numero di difetti ed errori indica una maggiore produttività. Questo, a sua volta, porta a una maggiore soddisfazione dei clienti. I dispositivi CNC offrono prevedibilità e una migliore efficienza generale per le procedure di produzione.
La scelta del dispositivo adatto comporta un'attenta valutazione di una serie di fattori.
Se il vostro lavoro chiave comprende acciai duri come l'acciaio o il titanio, un dispositivo di fresatura CNC è spesso l'opzione giusta. Per il legno, la plastica, la schiuma e gli acciai non ferrosi più morbidi, di solito è preferibile un router CNC. La scelta è influenzata dalla qualità e dalla solidità del prodotto.
Per le applicazioni che richiedono tolleranze estremamente limitate (ad esempio, aerospaziale, impianti medici), è necessaria una fresa CNC. Se le tolleranze sono molto più ristrette, è necessaria una fresa CNC. router CNC convenzionale può essere adeguato. Se è necessaria un'elevata precisione su pezzi più grandi o con materiali insoliti che si adattano molto meglio alla trasmissione, è necessario pensare a un router CNC di qualità superiore o personalizzato per la precisione.
Per componenti 3D piccoli e molto intricati, una fresa CNC a 5 assi potrebbe essere ottimale. Per lavori in lastra di grandi dimensioni o per lavorazioni 3D moderatamente complesse in prodotti più morbidi, una fresa a 3 o router CNC multiasse è più adatto. Un router CNC personalizzato può essere costruito per gestire componenti di dimensioni notevoli o dal design anomalo.
Per la produzione di volumi elevati di pezzi in lamiera, la velocità di un router CNC offre vantaggi significativi. Per volumi ridotti e lavori di alta precisione, potrebbe essere utile il taglio lento e molto più deliberato di una fresa.
Le attrezzature di fresatura CNC rappresentano di solito un primo investimento finanziario più elevato rispetto ai tipici sistemi di fresatura CNC. Router CNC su misura Le opzioni possono variare comunemente in termini di prezzo, da un valore ragionevolmente superiore a quello di un router convenzionale a quello di alcuni mulini, a seconda del grado di personalizzazione e degli attributi. Una valutazione dettagliata del ROI è fondamentale.
Considerate un router CNC personalizzato quando:.
Sia i dispositivi di fresatura CNC che i sistemi di fresatura CNC sono strumenti potenti che hanno reinventato la produzione moderna. Le frese CNC offrono una precisione e una resistenza ineguagliabili per la manipolazione di prodotti difficili, rendendole cruciali per le parti essenziali nei settori più esigenti. L'innovazione dei router CNC offre velocità, ampi spazi di lavoro e adattabilità a un'ampia gamma di materiali più morbidi, eccellendo in settori come la lavorazione del legno, la produzione di insegne e la produzione di materie plastiche.
La comparsa e la crescente eleganza dei router CNC personalizzati aumentano ulteriormente le possibilità. Rendendo possibile ai produttori definire configurazioni specifiche del dispositivo, le soluzioni di trasmissione CNC personalizzate colmano i vuoti e soddisfano le richieste altamente specializzate che né una fresa standard né un router comune possono affrontare in modo impeccabile. La scelta tra una fresa CNC, un router CNC standard o un router CNC personalizzato si basa su una comprensione completa delle proprietà residenziali o commerciali del materiale, delle esigenze di precisione, dell'intricatezza del pezzo, della quantità di produzione e del budget. Valutando attentamente queste variabili, i fornitori possono acquistare la moderna tecnologia CNC che ottimizzerà al meglio le loro procedure, migliorerà l'alta qualità dei prodotti e li renderà più competitivi nel panorama industriale in continua evoluzione.
