Beherrscht die Bereiche Luft- und Raumfahrt, Medizin, Militär und Energie mit extremer Achsendrehung von ±110°A/±245°C und laserkalibrierter Präzision von ±0,01 mm. Der robuste 12-20 mm starke Rahmen aus wärmebehandeltem Stahl gewährleistet einen jahrzehntelangen verformungsfreien Betrieb bei schweren Materialien (5-20 t). Hochwertige Komponenten (Yaskawa-Motoren, Demas-Kopf, HSD-Spindel) sorgen für eine Leistung von 24.000 U/min und 40 m/min schnelle Geschwindigkeiten. Der vielseitige Vakuumtisch eignet sich für die Bearbeitung von Verbundwerkstoffen (Kohlefaser), Metallen und Holz für kritische Anwendungen: Implantate, Raketendüsen, Gussformen.
Die 5-Achsen-CNC-Bearbeitung kann zur Herstellung von Teilen verwendet werden, die aufgrund ihrer Effizienz und der Fähigkeit, komplexe Formen zu produzieren, in vielen verschiedenen Branchen zum Einsatz kommen. Hier sind einige Beispiele von Branchen, die diese Technologie am häufigsten nutzen:
Luft- und Raumfahrt - Diese Branche erfordert eine sehr präzise Maschine, da die Formen sehr kompliziert und einzigartig sind.
Medizinische - Die 5-Achsen-CNC-Bearbeitung kann Herstellern medizinischer Geräte bei der Produktion von Geräten, Implantaten und anderen Ausrüstungsgegenständen helfen, die mit besonderer Präzision gefertigt werden müssen, um den (zu Recht) strengen Normen des Gesundheitswesens zu entsprechen.
Militär - ein weiterer Industriezweig, der die 5-Achsen-CNC-Bearbeitung zur Herstellung der benötigten Teile einsetzt. Zu den möglichen Anwendungen gehören U-Boot-Teile, Teile von Hochleistungsmotoren, Turbinen- und Kompressorschaufeln, intelligente Waffen, Sensoren, Tarnkappenanwendungen sowie in einigen Fällen auch Atomwaffen.
Energietechnische Ausrüstung - Die Herstellung von Teilen für Energieanlagen erfordert oft die Verwendung schwer zu bearbeitender Materialien. Mit der 5-Achsen-CNC-Bearbeitung können Sie den gesamten Prozess einfacher und effizienter gestalten.

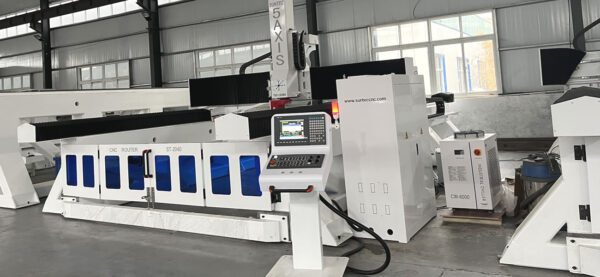

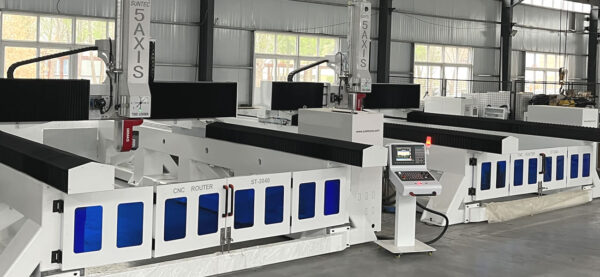

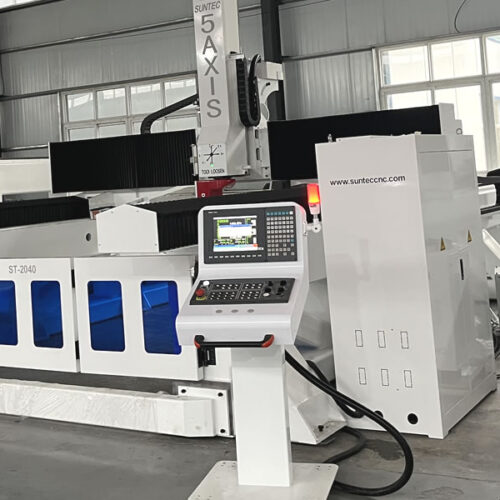

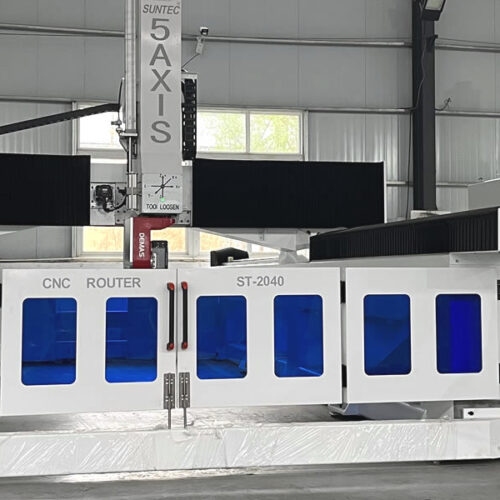

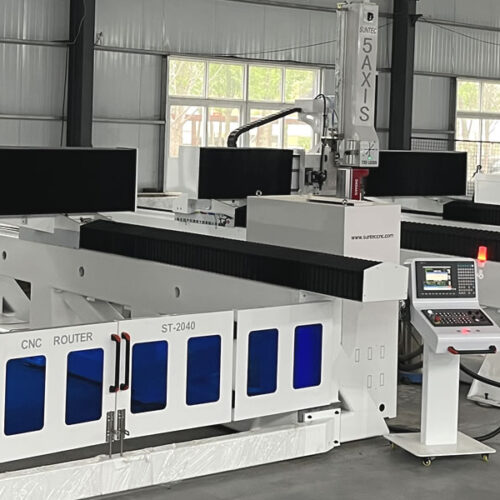

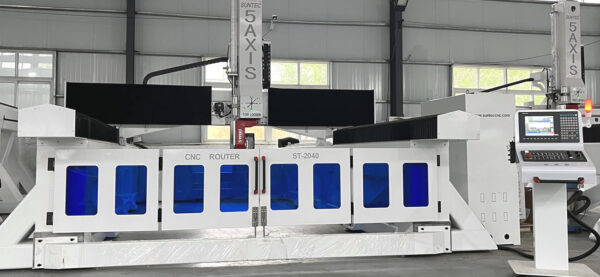

Suntec 5 Achsen Details
die fräsen trim schneiden schnitzen gravieren Oberfläche des Arbeitsmaterials wie Verbundwerkstoffe sucha Glasfaser Kohlenstoff Eps Schaum Styropor, Kunststoff Aluminium Hartholz etc. suntec 5-Achsen können flüssige Raketentriebwerk Düse ein Space Shuttle Nase Kegel Flugzeug Bremsscheibe Holzform gelten,
Auto Flugzeug Boot Yacht Schimmel Teile gegossen sterben nicht-Metall machen Form etc.
Präzision.
| Nummer | Beschreibung | Parameter |
| 1 | X,Y,Z Arbeitsbereich | 1200*1200*700mm |
| 2 | Tabelle Größe | 3300×3700mm |
| 3 | X,Y,Z Verfahrweg Positioniergenauigkeit | ±0,01/700mm |
| 4 | A-Achse | A ±110 Grad |
| 5 | C rotierend | C± 245 Grad |
| 5 | Tischoberfläche | Fahrbarer Tisch mit Vakuumtisch |
| 6 | Rahmen | Große Stahlrohrstruktur mit Wärmebehandlung |
| 7 | X, Y Struktur | Zahnstangenantrieb, Hiwin-Schienen-Linearlager |
| 8 | Z Struktur | Hiwin Schienen-Linearlager und TBI-Kugelgewindetrieb |
| 9 | Max. Leistungsaufnahme | (ohne Spindel) 12 Kw |
| 10 | Max. Schnellreisegeschwindigkeit | 40000mm/min |
| 11 | Max. Arbeitsgeschwindigkeit | 30000mm/min |
| 12 | Spindel Leistung | 12kw |
| 13 | Spindeldrehzahl | 0-24000RPM |
| 14 | Antriebsmotoren | Yaskawa-Motoren |
| 15 | Arbeitsspannung | AC380V/50/60Hz,3PH (Option: 220V)) |
| 16 | Befehlssprache | G-Code |
| 17 | Betriebssystem | Syntec Steuerungssystem/TPA /osai |
| 18 | Computer-Schnittstelle | USB |
| 19 | Flash-Speicher | 512M |
| 20 | Spannzange | HSK-F63 |
| 21 | X,Y Auflösung | <0,01mm |
| 22 | Software-Kompatibilität | powermill UG Software |
| 23 | Temperatur der Betriebsumgebung | 0 - 45 Grad Celsius |
| 24 | Relative Luftfeuchtigkeit | 30% – 75% |
| 25 | Packungsgröße | 4500X2100X2300mm |
| 26 | N.W. | 6000KG |
| 27 | G.W. | 8000kG |
| 28 | Optionale Teile | Staubabsaugung/Staubhauben für drei Achsen |
| Vakuumpumpe | ||
| Rotierendes System | ||
| Nebel-Kühlsystem | ||
| Delta-/Panasonic-Servomotoren | ||
| Colombo-Spindel | ||
| Schmalz PTP-Tabelle |
